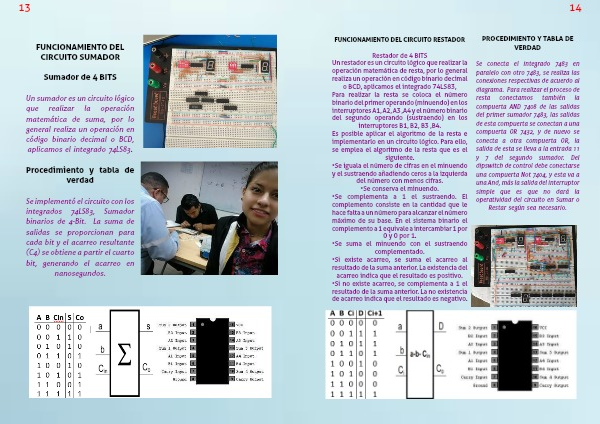

FUNCIONAMIENTO DEL CIRCUITO RESTADOR
Restador de 4 BITS
Un restador es un circuito lógico que realizar la operación matemática de resta, por lo general realiza un operación en código binario decimal o BCD, aplicamos el integrado 74LS83,
Para realizar la resta se coloca el número binario del primer operando (minuendo) en los interruptores A1, A2, A3 ,A4 y el número binario del segundo operando (sustraendo) en los interruptores B1, B2, B3 ,B4.
Es posible aplicar el algoritmo de la resta e implementarlo en un circuito lógico. Para ello, se emplea el algoritmo de la resta que es el siguiente.
•Se iguala el número de cifras en el minuendo y el sustraendo añadiendo ceros a la izquierda del número con menos cifras.
•Se conserva el minuendo.
•Se complementa a 1 el sustraendo. El complemento consiste en la cantidad que le hace falta a un número para alcanzar el número máximo de su base. En el sistema binario el complemento a 1 equivale a intercambiar 1 por 0 y 0 por 1.
•Se suma el minuendo con el sustraendo complementado.
•Si existe acarreo, se suma el acarreo al resultado de la suma anterior. La existencia del acarreo indica que el resultado es positivo.
•Si no existe acarreo, se complementa a 1 el resultado de la suma anterior. La no existencia de acarreo indica que el resultado es negativo.
PROCEDIMIENTO Y TABLA DE VERDAD
Se conecta el integrado 7483 en paralelo con otro 7483, se realiza las conexiones respectivas de acuerdo al diagrama. Para realizar el proceso de resta conectamos también la compuerta AND 7408 de las salidas del primer sumador 7483, las salidas de esta compuerta se conectan a una compuerta OR 7432, y de nuevo se conecta a otra compuerta OR, la salida de esta se lleva a la entrada 11 y 7 del segundo sumador. Del dipswitch de control debe conectarse una compuerta Not 7404, y esta va a una And, más la salida del interruptor simple que es que no dará la operatividad del circuito en Sumar o Restar según sea necesario.
