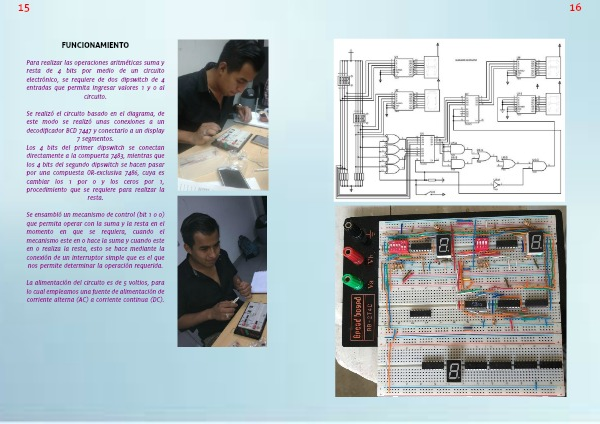

FUNCIONAMIENTO
Para realizar las operaciones aritméticas suma y resta de 4 bits por medio de un circuito electrónico, se requiere de dos dipswitch de 4 entradas que permita ingresar valores 1 y 0 al circuito.
Se realizó el circuito basado en el diagrama, de este modo se realizó unas conexiones a un decodificador BCD 7447 y conectarlo a un display 7 segmentos.
Los 4 bits del primer dipswitch se conectan directamente a la compuerta 7483, mientras que los 4 bits del segundo dipswitch se hacen pasar por una compuesta OR-exclusiva 7486, cuya es cambiar los 1 por 0 y los ceros por 1, procedimiento que se requiere para realizar la resta.
Se ensambló un mecanismo de control (bit 1 o 0) que permita operar con la suma y la resta en el momento en que se requiera, cuando el mecanismo este en 0 hace la suma y cuando este en 0 realiza la resta, esto se hace mediante la conexión de un interruptor simple que es el que nos permite determinar la operación requerida.
La alimentación del circuito es de 5 voltios, para lo cual empleamos una fuente de alimentación de corriente alterna (AC) a corriente continua (DC).
