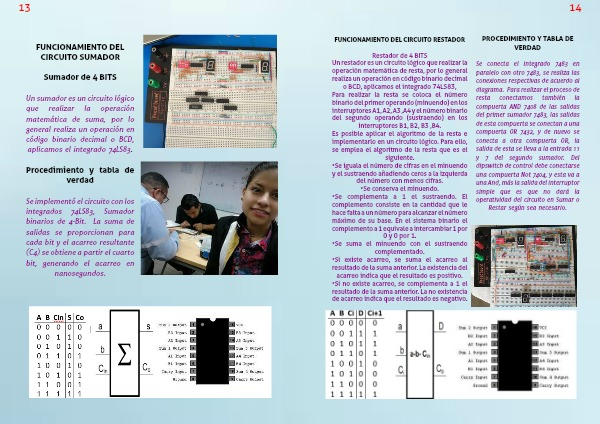

FUNCIONAMIENTO DEL CIRCUITO SUMADOR
Sumador de 4 BITS
Un sumador es un circuito lógico que realizar la operación matemática de suma, por lo general realiza un operación en código binario decimal o BCD, aplicamos el integrado 74LS83.
Procedimiento y tabla de verdad
Se implementó el circuito con los integrados 74LS83, Sumador binarios de 4-Bit. La suma de salidas se proporcionan para cada bit y el acarreo resultante (C4) se obtiene a partir el cuarto bit, generando el acarreo en nanosegundos.
