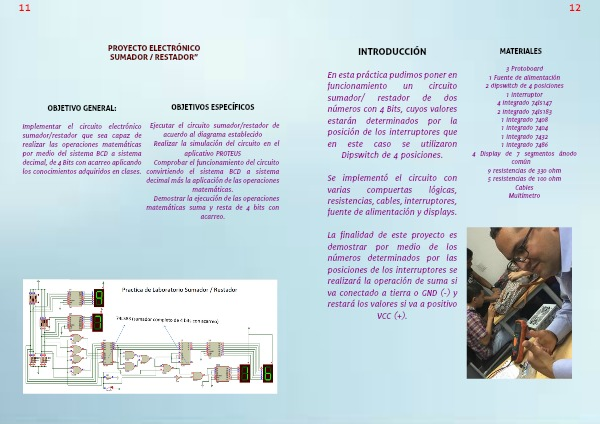

INTRODUCCIÓN
En esta práctica pudimos poner en funcionamiento un circuito sumador/ restador de dos números con 4 Bits, cuyos valores estarán determinados por la posición de los interruptores que en este caso se utilizaron Dipswitch de 4 posiciones.
Se implementó el circuito con varias compuertas lógicas, resistencias, cables, interruptores, fuente de alimentación y displays.
La finalidad de este proyecto es demostrar por medio de los números determinados por las posiciones de los interruptores se realizará la operación de suma si va conectado a tierra o GND (-) y restará los valores si va a positivo VCC (+).
MATERIALES
3 Protoboard
1 Fuente de alimentación
2 dipswitch de 4 posiciones
1 interruptor
4 integrado 74ls147
2 integrado 74ls183
1 integrado 7408
1 integrado 7404
1 integrado 7432
1 integrado 7486
4 Display de 7 segmentos ánodo común
9 resistencias de 330 ohm
5 resistencias de 100 ohm
Cables
Multímetro
