C-130 H Hércules BOMBARDERO TC-68 “MATILDE”
18 - Contre-barillet de réticule
19 -2 vis pointeaux de fixation du réticule 2,5x5
20 - Joint torique de la monture de réticule
21 - Vis ergot de fixation de la lanterne
22 - Vis à levier du presse-glace
23 - Presse-glace
24 - Garniture caoutchouc.
II-2 - Glaces.
II-2,1 - La glace claire est une simple lame à faces parallèles de 10
mm d'épaisseur.
II-2,2 - La glace semi-transparente est constituée de deux lames à faces
parallèles, 1a lame inférieure est semi-argentée sur sa face supérieure.
Les deux glaces sont collées à l’allydiglycol carbonate.
II-3 - Lanterne d'éclairage.

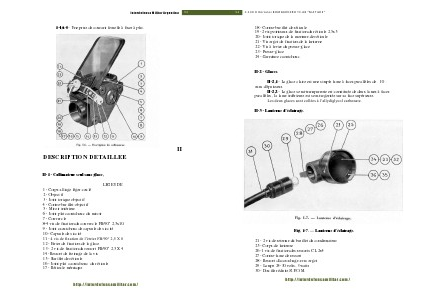

Fig. 1-7. — Lanterne d'éclairage.
21 - 2 vis de retenue du barillet du condensateur
25 - Corps de lanterne
26 -1 vis de fixation des ressorts CL 2x4
27 - Contre-lame de ressort
28 - Ressort d'accrochage avec ergot
29 - Lampe 24-30 volts, 3 watts
30 - Douille réduite S.F.O.M.
