31 - Fil 2 conducteurs
32 - Ressort hélicoïdal
33 - Condensateur
34 - Verre bleu
35 - Contre-barillet de condensateur
36 - Barillet de condensateur

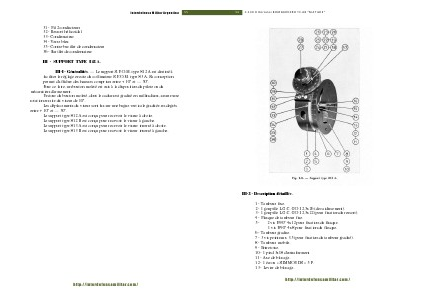

III - SUPPORT TYPE 812 A.
III-l - Généralités. — Le support S.F.O.M. type 812 A est destiné à
faciliter le réglage en site du collimateur S.F.O.M. type 83 A. Sa conception
permet d'afficher des hausses comprises entre + 10° et — 50°.
Pour ce faire, un bouton moleté est mis à la disposition du pilote ou du
mécanicien d'armement.
Un tour du bouton moleté, dont le cadran est gradué en milliradians, assure une
rotation en site du viseur de 10°.
Les déplacements du viseur sont lus sur une bague verticale graduée en degrés
entre + 10° et — 50°.
Le support type 812 A est conçu pour recevoir le viseur à droite.
Le support type 812 B est conçu pour recevoir le viseur à gauche.
Le support type 813 A est conçu pour recevoir le viseur inversé à droite.
Le support type 813 B est conçu pour recevoir le viseur inversé à gauche.
