1-4,6.4 - Une prise de courant femelle à fixer à plat.
II

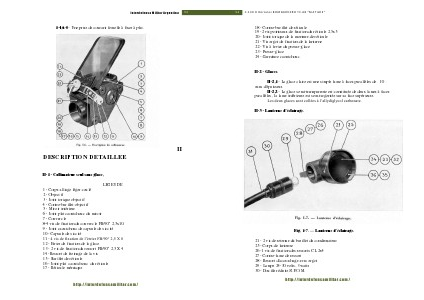

DESCRIPTION DETAILLEE
II-1 - Collimateur seul sans glace,
LEGENDE
1 - Corps alliage léger coulé
2 - Objectif
3 - Joint torique objectif
4 - Contre-barillet objectif
5 - Miroir intérieur
6 - Joint plat caoutchouc du miroir
7 - Couvercle
8-4 vis de fixation du couvercle FB/90° 2,5x10.
9 - Joint caoutchouc de capsule de siccité
10 - Capsule de siccité
11 - 4 vis de fixation de l’étrier FB/90° 2,5 X 8
12 - Etrier de fixation de la glace
13 - 2 vis de fixation du ressort FB/90° 2,5 X 4
14 -Ressort de freinage de la vis
15 - Barillet de réticule
16 - Joint plat caoutchouc du réticule
17 - Réticule ménisque
