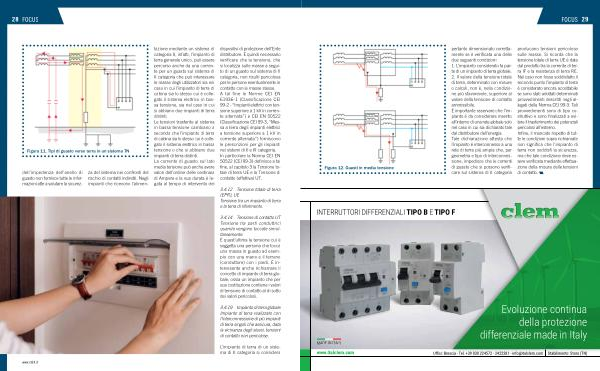

Figura 11 . Tipi di guasto verso terra in un sistema TN
www . nt24 . it
dell ’ impedenza dell ’ anello di guasto non fornisce tutte le informazioni atte a valutare la sicurezza del sistema nei confronti del rischio di contatti indiretti . Negli impianti che ricevono l ’ alimentazione mediante un sistema di categoria II , infatti , l ’ impianto di terra generale unico , può essere percorso anche da una corrente per un guasto sul sistema di II categoria che può interessare le masse degli utilizzatori sia nel caso in cui l ’ impianto di terra di cabina sia lo stesso cui è collegato il sistema elettrico in bassa tensione , sia nel caso in cui si abbiano due impianti di terra distinti . Le tensioni trasferite al sistema in bassa tensione cambiano a seconda che l ’ impianto di terra di cabina sia lo stesso cui è collegato il sistema elettrico in bassa tensione o che si abbiano due impianti di terra distinti . La corrente di guasto sul lato media tensione può anche avere valori dell ’ ordine delle centinaia di Ampere e la sua durata è legata al tempo di intervento dei dispositivi di protezione dell ’ Ente distributore . È quindi necessario verificare che la tensione , che si localizza sulle masse a seguito di un guasto sul sistema di II categoria , non risulti pericolosa per le persone eventualmente in contatto con le masse stesse . A tal fine le Norme CEI EN 61936-1 ( Classificazione CEI 99-2 - “ Impianti elettrici con tensione superiore a 1 kV in corrente alternata ”) e CEI EN 50522 ( Classificazione CEI 99-3 , “ Messa a terra degli impianti elettrici a tensione superiore a 1 kV in corrente alternata ”) forniscono le prescrizioni per gli impianti nei sistemi di II e III categoria . In particolare la Norma CEI EN 50522 ( CEI 99-3 ) definisce a tal fine , al capitolo 3 la Tensione totale di terra UE e la Tensione di contatto ( effettiva ) UT .
3.4.12 Tensione totale di terra ( EPR ), UE Tensione tra un impianto di terra e la terra di riferimento .
3.4.14 Tensione di contatto UT Tensione tra parti conduttrici quando vengono toccate simultaneamente . È quest ’ ultima la tensione cui è soggetta una persona che tocca una massa in guasto ad esempio con una mano e il terreno ( conduttore ) con i piedi . È interessante anche richiamare il concetto di impianto di terra globale , ossia un impianto che per sua costituzione contiene i valori di tensione di contatto al di sotto dei valori pericolosi .
3.4.19 Impianto di terra globale Impianto di terra realizzato con l ’ interconnessione di più impianti di terra singoli che assicura , data la vicinanza degli stessi , tensioni di contatto non pericolose .
L ’ impianto di terra di un sistema di II categoria si considera
