FOCUS 29

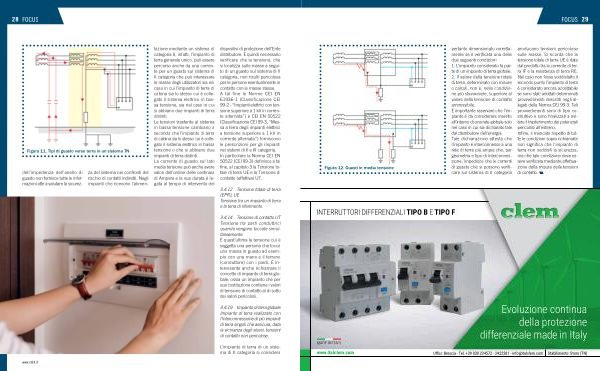

Figura 12 . Guasti in media tensione pertanto dimensionato correttamente se è verificata una delle due seguenti condizioni : 1 . L ’ impianto considerato fa parte di un impianto di terra globale . 2 . Il valore della tensione totale di terra , determinato con misure o calcoli , non è , nella condizione più sfavorevole , superiore al valore della tensione di contatto ammissibile . È importante osservare che l ’ impianto è da considerare inserito all ’ interno di una rete globale solo nel caso in cui sia dichiarato tale dal distributore dell ’ energia . Tale dichiarazione attesta che l ’ impianto è interconnesso a una rete di terra più ampia che , per geometria e tipo di interconnessione , impedisce che le correnti di guasto che si possono verificare sul sistema di II categoria producano tensioni pericolose sulle masse . Si ricorda che la tensione totale di terra UE è data dal prodotto tra la corrente di terra IF e la resistenza di terra RE . Nel caso non fosse soddisfatto il secondo punto l ’ impianto di terra è considerato ancora accettabile se sono stati adottati determinati provvedimenti descritti negli allegati della Norma CEI 99-3 . Tali provvedimenti sono di tipo costruttivo e sono finalizzati a evitare il trasferimento dei potenziali pericolosi all ’ esterno . Infine , il mancato rispetto di tutte le condizioni sopra richiamate non significa che l ’ impianto di terra non soddisfi la sicurezza , ma che tale condizione deve essere verificata mediante effettuazione della misura delle tensioni di contatto .
