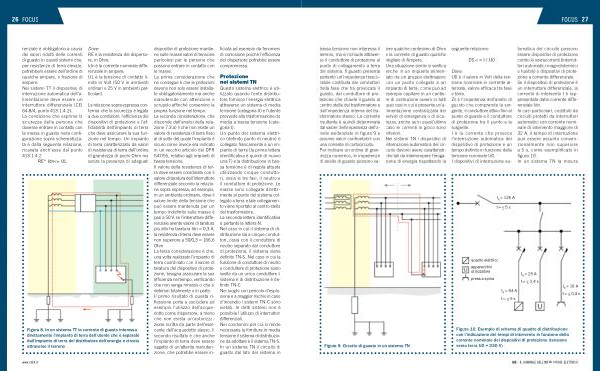

bassa tensione non interessa il terreno , ma si richiude attraverso il conduttore di protezione al punto di collegamento a terra del sistema . Il guasto presenta pertanto un ’ impedenza trascurabile costituita dai conduttori della fase che ha provocato il guasto , dal conduttore di protezione che chiude il guasto al centro stella del trasformatore e dall ’ impedenza interna del trasformatore stesso . La corrente risultante è quindi determinata dal valore dell ’ impedenza dell ’ a- nello evidenziato in figura 9 e assume valori confrontabili con una corrente di cortocircuito . Per indicare un ordine di grandezza numerico , le impedenze di anello di guasto possono valere |
qualche centesimo di Ohm e la corrente di guasto qualche migliaio di Ampere . Una situazione simile si verifica anche in un impianto alimentato da un gruppo elettrogeno con un punto collegato a un impianto di terra , come può ad esempio capitare in un cantiere di costruzione ovvero in tutti quei casi in cui è presente un ’ a- limentazione centralizzata dei servizi di emergenza o di sicurezza , anche se in quest ’ ultimo caso le correnti in gioco sono inferiori . Nei sistemi TN i dispositivi di interruzione automatica del circuito devono avere caratteristiche tali da interrompere l ’ erogazione di energia rispettando la |
seguente relazione :
ZS < = I / U0
Dove : U0 è il valore in Volt della tensione nominale in corrente alternata , valore efficace tra fase e terra . Zs è l ’ impedenza dell ’ anello di guasto che comprende la sorgente , il conduttore attivo fino al punto di guasto e il conduttore di protezione tra il punto e la sorgente . I è la corrente che provoca l ’ interruzione automatica del dispositivo di protezione e un tempo definito in funzione della tensione nominale U0 . I dispositivi di interruzione automatica
|
del circuito possono essere dispositivi di protezione contro le sovracorrenti ( interruttori automatici magnetotermici o fusibili ) o dispositivi di protezione a corrente differenziale . Se il dispositivo di protezione è un interruttore differenziale , la corrente di intervento I è rappresentata dalla corrente differenziale Idn . In casi particolari , costituiti da circuiti protetti da interruttori automatici con corrente nominale di intervento maggiore di 32 A , il tempo di interruzione può essere assunto convenzionalmente non superiore a 5 s , come esemplificato in figura 10 . In un sistema TN la misura |
||
|
I N
= 125 A
|
|||||
t = < 5 s _ |
quadro elettrico |
|||
|
apparecchio utilizzatore
presa a spina
|
I N
= 63 A
t = < 5 s _
|
I N
= 25 A
t = < 0 , 4 s _
|
I N = 16 A
t = < 0 , 4 s _
|
