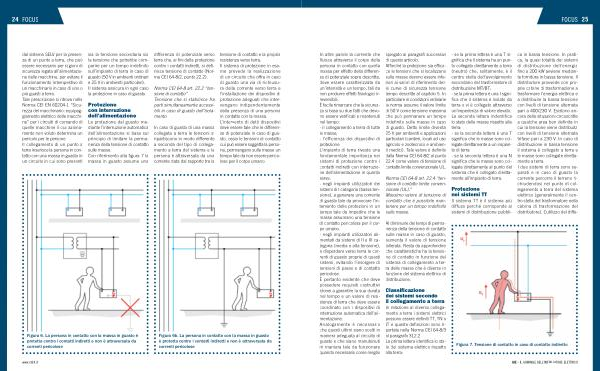

dal sistema SELV per la presenza di un punto a terra , che può essere necessario per ragioni di sicurezza legata all ’ alimentazione delle macchine , per evitare il funzionamento intempestivo di un macchinario in caso di uno o più guasti a terra . Tale prescrizione si ritrova nella Norma CEI EN 60204-1 “ Sicurezza del macchinario : equipaggiamento elettrico delle macchine ” per i circuiti di comando di quelle macchine il cui azionamento non voluto determina un pericolo per le persone . Il collegamento di un punto a terra inserisce la persona in contatto con una massa in guasto in un circuito in cui sono presenti |
sia la tensione secondaria sia la tensione che potrebbe comparire per un tempo indefinito sull ’ impianto di terra in caso di guasto ( 50 V in ambienti ordinari e 25 V in ambienti particolari ). Il sistema assicura in ogni caso la protezione in caso di guasto .
Protezione con interruzione dell ’ alimentazione
La protezione dal guasto mediante l ’ interruzione automatica dell ’ alimentazione si basa sul principio di limitare la permanenza della tensione di contatto sulle masse . Con riferimento alla figura 7 la massa in guasto assume una
|
differenza di potenziale verso terra che , ai fini della protezione contro i contatti indiretti , si definisce tensione di contatto ( Norma CEI 64-8 / 2 , punto 22.2 ).
Norma CEI 64-8 art . 22.2 “ tensione di contatto ” Tensione che si stabilisce fra parti simultaneamente accessibili in caso di guasto dell ’ isolamento .
In caso di guasto di una massa collegata a terra le tensioni si ripartiscono in modo differente a seconda del tipo di collegamento a terra del sistema e la persona è attraversata da una corrente data dal rapporto tra la
|
tensione di contatto e la propria resistenza verso terra . Il sistema di protezione in esame prevede la realizzazione di un circuito che offra in caso di guasto una via di richiusura della corrente verso terra e l ’ installazione dei dispositivi di protezione adeguati che intervengano indipendentemente dalla presenza di una persona in contatto con la massa . L ’ intervento di detti dispositivi deve essere tale che le differenze di potenziale in caso di guasto , ossia le tensioni di contatto cui può essere soggetta la persona , permangano sulle masse un tempo tale da non essere pericolose per il corpo umano . |
