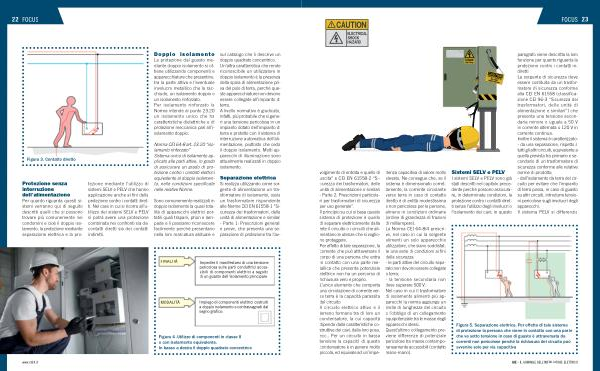

FOCUS 23 volgimento di entrata e quello di uscita ” e CEI EN 61558-2 “ Sicurezza dei trasformatori , delle unità di alimentazione e similari - Parte 2 : Prescrizioni particolari per trasformatori di sicurezza per uso generale ”. Il principio su cui si basa questo sistema di protezione è quello di separare elettricamente dalla rete il circuito o i circuiti che alimentano le utenze che si vogliono proteggere . Per effetto di tale separazione , la corrente che può attraversare il corpo di una persona che entra in contatto con una parte metallica che presenta potenziale elettrico non ha un percorso di richiusura vero e proprio . L ’ unico elemento che comporta una circolazione di corrente verso terra è la capacità parassita del circuito . Il circuito elettrico attivo e il terreno formano tra di loro un condensatore , la cui capacità dipende dalle caratteristiche costruttive dei cavi , dalla loro posa , ecc .. Per un circuito in bassa tensione la capacità di questo condensatore è in genere molto piccola , ed equivale ad un ’ impedenza capacitiva di valore molto elevato . Ne consegue che , se il sistema è dimensionato correttamente , la corrente circolante verso terra in caso di contatto diretto è di entità modestissima e non pericolosa per le persone , almeno in condizioni ordinarie ( ordine di grandezza di frazioni di milliampere ). La Norma CEI 64-8 / 4 prescrive , nel caso in cui la sorgente alimenti un solo apparecchio utilizzatore , che siano soddisfatte una serie di condizioni ai fini della sicurezza : - le parti attive del circuito separato non devono essere collegate a terra ; - la tensione secondaria non deve superare 500 V . Nel caso in cui il trasformatore di isolamento alimenti più apparecchi la norma aggiunge un limite di lunghezza del circuito e l ’ obbligo di un collegamento equipotenziale tra le masse degli apparecchi stessi . Quest ’ ultimo collegamento previene differenze di potenziale pericolose tra masse contemporaneamente accessibili ( contatto mano-mano ).
Sistemi SELV e PELV
I sistemi SELV e PELV sono già stati descritti nel capitolo precedente perché possono assicurare , in determinate condizioni , la protezione contro i contatti diretti senza l ’ utilizzo degli involucri o l ’ isolamento dei cavi ; in questo paragrafo viene descritta la loro funzione per quanto riguarda la protezione contro i contatti indiretti . La sorgente di sicurezza deve essere costituita da un trasformatore di sicurezza conforme alla CEI EN 61558 ( classificazione CEI 96-3 “ Sicurezza dei trasformatori , delle unità di alimentazione e similari ”) che presenta una tensione secondaria minore o uguale a 50 V in corrente alternata o 120 V in corrente continua . Inoltre il sistema è caratterizzato : - da una separazione , rispetto a tutti gli altri circuiti , equivalente a quella prevista tra primario e secondario di un trasformatore di sicurezza conforme alle relative norme di prodotto ; - dall ’ isolamento da terra del circuito per evitare che l ’ impianto di terra possa , in caso di guasto su altri circuiti , introdurre tensioni pericolose sugli involucri degli apparecchi . Il sistema PELV si differenzia
Figura 5 . Separazione elettrica . Per effetto di tale sistema di protezione la persona che viene in contatto con una parte che va sotto tensione in caso di guasto è attraversata da correnti non pericolose perché la richiusura del circuito può avvenire solo per via capacitiva
