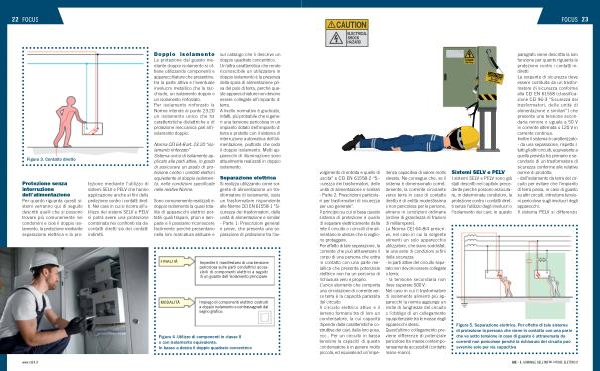

Figura 3 . Contatto diretto
Protezione senza interruzione dell ’ alimentazione
Per quanto riguarda questi sistemi verranno qui di seguito descritti quelli che si possono trovare più comunemente nei condomini e cioè il doppio isolamento , la protezione mediante separazione elettrica e la protezione
|
mediante l ’ utilizzo di sistemi SELV e PELV che hanno applicazione anche ai fini della protezione contro i contatti diretti . Nel caso in cui si ricorra all ’ u- tilizzo dei sistemi SELV e PELV si potrà avere una protezione combinata nei confronti sia dei contatti diretti sia dei contatti indiretti . |
Doppio isolamento
La protezione dal guasto mediante doppio isolamento si ottiene utilizzando componenti e apparecchiature che presentino , tra la parte attiva e l ’ eventuale involucro metallico che la racchiude , un isolamento doppio o un isolamento rinforzato . Per isolamento rinforzato la Norma intende al punto 23.20 un isolamento unico che ha caratteristiche dielettriche e di protezione meccanica pari all ’ i- solamento doppio .
Norma CEI 64-8 art . 23.20 “ isolamento rinforzato ” Sistema unico di isolamento applicato alle parti attive , in grado di assicurare un grado di protezione contro i contatti elettrici equivalente al doppio isolamento , nelle condizioni specificate nelle relative Norme .
Sono comunemente realizzati in doppio isolamento la quasi totalità di apparecchi elettrici portatili quali trapani , phon e lampade e li possiamo riconoscere facilmente perché presentano nella loro marcatura abituale e
|
sul catalogo che li descrive un doppio quadrato concentrico . Un ’ altra caratteristica che rende riconoscibile un utilizzatore in doppio isolamento è la presenza della spina di alimentazione priva del polo di terra , perché queste apparecchiature non devono essere collegate all ’ impianto di terra . A livello normativo è giudicato , infatti , più probabile che si generi una tensione pericolosa in un impianto dotato dell ’ impianto di terra e protetto con il sistema di interruzione automatica dell ’ alimentazione , piuttosto che ceda il doppio isolamento . Molti apparecchi di illuminazione sono attualmente realizzati in doppio isolamento .
Separazione elettrica
Si realizza utilizzando come sorgente di alimentazione un trasformatore di isolamento , ossia un trasformatore rispondente alle Norme CEI EN 61558-1 “ Sicurezza dei trasformatori , delle unità di alimentazione e similari - Parte 1 : Prescrizioni generali e prove , che presenta una separazione di protezione tra l ’ av-
|
