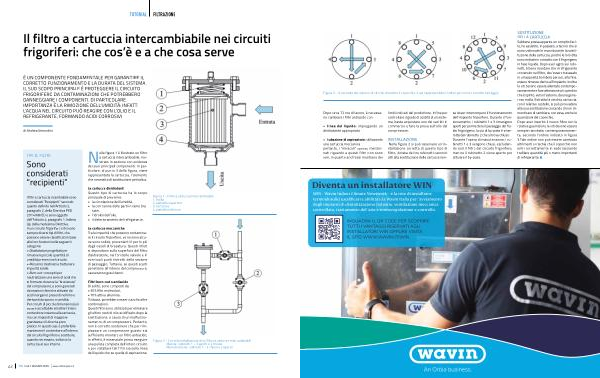

TUTORIAL
FILTRAZIONE
Il filtro a cartuccia intercambiabile nei circuiti frigoriferi: che cos’ è e a che cosa serve
È UN COMPONENTE FONDAMENTALE PER GARANTIRE IL CORRETTO FUNZIONAMENTO E LA DURATA DEL SISTEMA. IL SUO SCOPO PRINCIPALE È PROTEGGERE IL CIRCUITO FRIGORIFERO DA CONTAMINAZIONI CHE POTREBBERO DANNEGGIARE I COMPONENTI. DI PARTICOLARE IMPORTANZA È LA RIMOZIONE DELL’ UMIDITÀ: INFATTI L’ ACQUA NEL CIRCUITO PUÒ REAGIRE CON L’ OLIO E IL REFRIGERANTE, FORMANDO ACIDI CORROSIVI
di Andrea Verondini
TIPI DI FILTRI
Sono considerati“ recipienti”
I filtri a cartuccia ricambiabile sono considerati“ Recipienti” secondo quanto definito nell’ Articolo 2, paragrafo 2, della Direttiva PED 2014 / 68 / EU e sono oggetto dell’ Articolo 4, paragrafo 1, lettera( a), della medesima Direttiva. In un circuito frigorifero si trovano sempre diversi tipi di filtri, che possono essere classificati in base alle loro funzioni nelle seguenti categorie:
• Disidratatori: progettati per rimuovere piccole quantità di umidità presenti nel circuito.
• Meccanici: destinati a trattenere impurità solide.
• Burn-out: concepiti per neutralizzare una serie di acidi che si formano durante la“ bruciatura” del compressore, e sono generati da reazioni chimiche attivate da acidi inorganici presenti nell’ olio e derivanti da sporco o umidità. Per circuiti di piccole dimensioni può essere accettabile smaltire l’ intero contenitore insieme alla cartuccia, ma con impianti di maggiore grandezza ciò diventa poco pratico. In questi casi, è preferibile mantenere il contenitore all’ interno del circuito frigorifero e sostituire, quando necessario, soltanto la cartuccia al suo interno.
Nella figura 1 è illustrato un filtro a cartuccia intercambiabile, mostrato in sezione con evidenza dei suoi principali componenti. In particolare, al punto 3 della figura, viene rappresentata la cartuccia, l’ elemento che necessita di sostituzione periodica.
Le cartucce disidratanti Questo tipo di cartuccia ha lo scopo principale di prevenire:
• la circolazione dell’ umidità,
• la corrosione delle parti in rame bra sate,
• l’ idrolisi dell’ olio,
• il deterioramento del refrigerante,
Le cartucce meccaniche Tra le impurità che possono contaminare il circuito frigorifero, ve ne sono alcune sono solide, provenienti il per lo più dagli ossidi di brasatura. Questi rifiuti si depositano sulla superficie del filtro disidratatore, nei fori delle valvole e in eventuali punti ristretti della sezione di passaggio; Tuttavia, se questi scarti penetrano all’ interno del compressore, causeranno gravi danni.
Filtri burn-out o antiacido Di solito, sono composti da:
• 30 % filtri molecolari,
• 70 % attiva allumina. Tuttavia, potrebbero esserci anche altre combinazioni. Questi filtri sono utilizzati per eliminare gli ultimi resti di olio acidificato dopo la sostituzione, a causa di un malfunzionamento, di un compressore. Pertanto, non è corretto sostenere che per rimpiazzare un compressore guasto sia sufficiente montare un filtro antiacido; in effetti, è essenziale prima eseguire una pulizia completa dell’ intero circuito e poi installare tali filtri sia sulla linea del liquido che su quella di aspirazione.
Figura 1- Filtro a cartuccia intercambiabile 1. molla 2. piattello superiore 3. cartuccia 4. piattello inferiore
Figura 2- Corretta installazione di un filtro a cartucce intercambiabili Marcia: rubinetti 1 – 3 aperti e 2 chiuso Manutenzione: rubinetti 1- 3 chiusi e 2 aperto
