Introducción :
Hace 9 años , se atendió un servicio de consultoría en un laminador tipo Steckel para aceros inoxidables en un país de Europa , entre otros temas discutidos , se analizó el posible origen de “ camber y gancho ” en la banda final producida en dicho laminador .
Después de observar el proceso y las prácticas operativas , se identificó una oportunidad de mejora en los criterios de ajuste de los RP , que , dadas ciertas condiciones de manufactura de algunos componentes clave , pudieran generar los problemas de proceso reportados .
Funcionamiento de los RP
Este laminador fue construido a fines de los 70 del siglo pasado , en ese entonces el uso de Servo-controles hidráulicos era muy limitado , entonces la solución que el diseñador del equipo aplicó en los RP para lograr 3 posiciones del gap usando válvulas direccionales ( VD ) convencionales , fue instalar dos pares de cilindros hidráulicos para cada RP ; en cada par , están dos cilindros ensamblados uno encima del otro , entiéndase que un par está montado al lado motriz y el otro par al lado operador de la línea , pero cada válvula direccional ( de 4 vías y 3 posiciones ) acciona los dos cilindros de iguales
Figura 6
OCT-DIC 2024 l ASOCIACIÓN TECNOLÓGICA DEL HIERRO Y EL ACERO l AISTMEXICO . ORG . MX

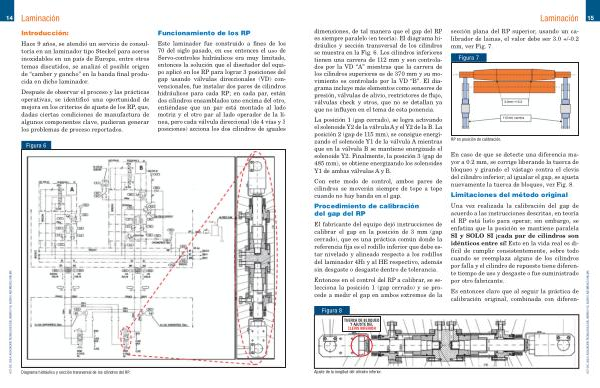

Diagrama hidráulico y sección transversal de los cilindros del RP .
