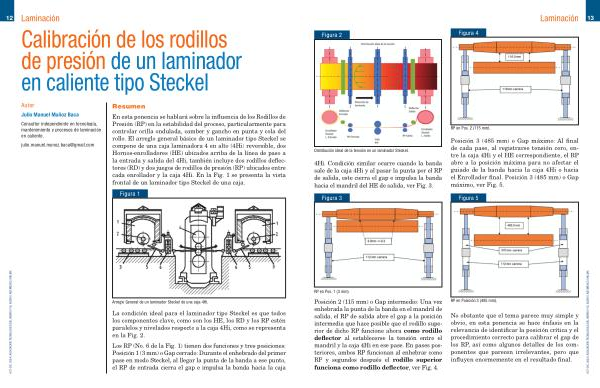

Laminación
Laminación
13
Figura 2
Figura 4
RP en Pos . 2 ( 115 mm ).
Distribución ideal de la tensión en un laminador Steckel .
4Hi . Condición similar ocurre cuando la banda sale de la caja 4Hi y al pasar la punta por el RP de salida , este cierra el gap e impulsa la banda hacia el mandril del HE de salida , ver Fig . 3 .
Figura 3
Posición 3 ( 485 mm ) o Gap máximo : Al final de cada pase , al registrarse tensión cero , entre la caja 4Hi y el HE correspondiente , el RP abre a la posición máxima para no afectar el guiado de la banda hacia la caja 4Hi o hacia el Enrollador final . Posición 3 ( 485 mm ) o Gap máximo , ver Fig . 5 .
Figura 5
RP en Pos . 1 ( 3 mm ).
Posición 2 ( 115 mm ) o Gap intermedio : Una vez enhebrada la punta de la banda en el mandril de salida , el RP de salida abre el gap a la posición intermedia que hace posible que el rodillo superior de dicho RP funcione ahora como rodillo deflector al establecerse la tensión entre el mandril y la caja 4Hi en ese pase . En pases posteriores , ambos RP funcionan al enhebrar como RP y segundos después el rodillo superior funciona como rodillo deflector , ver Fig . 4 .
RP en Posición 3 ( 485 mm ).
No obstante que el tema parece muy simple y obvio , en esta ponencia se hace énfasis en la relevancia de identificar la posición crítica y el procedimiento correcto para calibrar el gap de los RP , así como algunos detalles de los componentes que parecen irrelevantes , pero que influyen enormemente en el resultado final .
