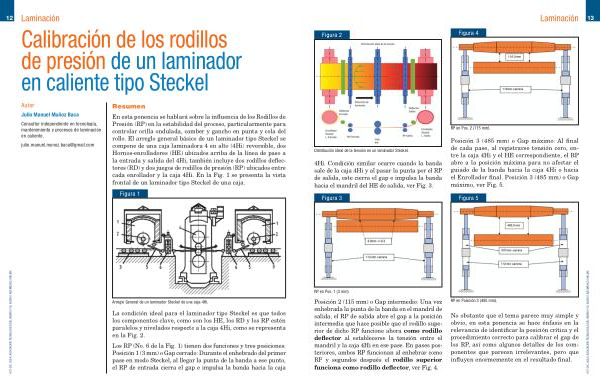

Calibración de los rodillos de presión de un laminador en caliente tipo Steckel
Autor : Julio Manuel Muñoz Baca
Consultor independiente en tecnología , mantenimiento y procesos de laminación en caliente .
julio . manuel . munoz . baca @ gmail . com
Resumen
En esta ponencia se hablará sobre la influencia de los Rodillos de Presión ( RP ) en la estabilidad del proceso , particularmente para controlar orilla ondulada , camber y gancho en punta y cola del rollo . El arreglo general básico de un laminador tipo Steckel se compone de una caja laminadora 4 en alto ( 4Hi ) reversible , dos Hornos-enrolladores ( HE ) ubicados arriba de la línea de paso a la entrada y salida del 4Hi , también incluye dos rodillos deflectores ( RD ) y dos juegos de rodillos de presión ( RP ) ubicados entre cada enrollador y la caja 4Hi . En la Fig . 1 se presenta la vista frontal de un laminador tipo Steckel de una caja .
Figura 1
OCT-DIC 2024 l ASOCIACIÓN TECNOLÓGICA DEL HIERRO Y EL ACERO l AISTMEXICO . ORG . MX
Arreglo General de un laminador Steckel de una caja 4Hi .
La condición ideal para el laminador tipo Steckel es que todos los componentes clave , como son los HE , los RD y los RP estén paralelos y nivelados respecto a la caja 4Hi , como se representa en la Fig . 2 .
Los RP ( No . 6 de la Fig . 1 ) tienen dos funciones y tres posiciones : Posición 1 ( 3 mm ) o Gap cerrado : Durante el enhebrado del primer pase en modo Steckel , al llegar la punta de la banda a ese punto , el RP de entrada cierra el gap e impulsa la banda hacia la caja
