14 NORMATIVA I NUOVA NORMA CEI 64-8

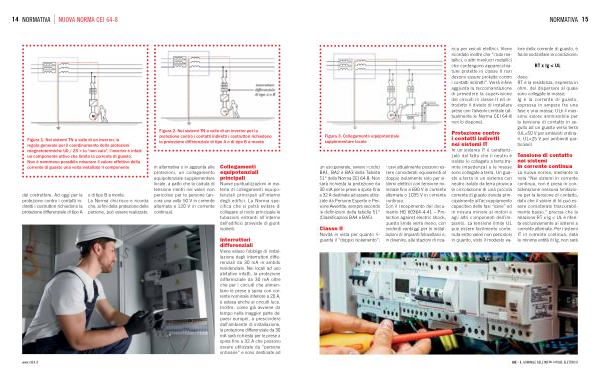

Figura 1 . Nei sistemi TN a valle di un inverter , la regola generale per il coordinamento delle protezioni magnetotermiche U0 / ZS > Ia “ non vale ”, l ’ inverter è infatti un componente attivo che limita la corrente di guasto . Non è nemmeno possibile misurare il valore effettivo della corrente di guasto una volta installato il componente
dal costruttore . Ad oggi per la protezione contro i contatti indiretti i costruttori richiedono la protezione differenziale di tipo A o di tipo B a monte . La Norma chiarisce e ricorda che , ai fini della protezione delle persone , può essere realizzato ,
Figura 2 . Nei sistemi TN a valle di un inverter per la protezione contro i contatti indiretti i costruttori richiedono la protezione differenziale di tipo A o di tipo B a monte
in alternativa o in aggiunta alle protezioni , un collegamento equipotenziale supplementare locale , a patto che la caduta di tensione rientri nei valori non pericolosi per le persone ( ancora una volta 50 V in corrente alternata e 120 V in corrente continua ).
Collegamenti equipotenziali principali
Nuove puntualizzazioni in materia di collegamenti equipotenziali principali all ’ interno degli edifici . La Norma specifica che si potrà evitare di collegare al nodo principale le tubazioni entranti all ’ interno dell ’ edificio provviste di giunti isolanti .
Interruttori differenziali
Viene esteso l ’ obbligo di installazione degli interruttori differenziali da 30 mA in ambito residenziale . Nei locali ad uso abitativo infatti , la protezione differenziale da 30 mA oltre che per i circuiti che alimentano le prese a spina con corrente nominale inferiore a 20 A , è estesa anche ai circuiti luce . Inoltre , come già avviene da tempo nella maggior parte dei paesi europei , a prescindere dall ’ ambiente di installazione , la protezione differenziale da 30 mA sarà richiesta per le prese a spina fino a 32 A che possono essere utilizzate da “ persone ordinarie ” e sono destinate ad www . nt24 . it
