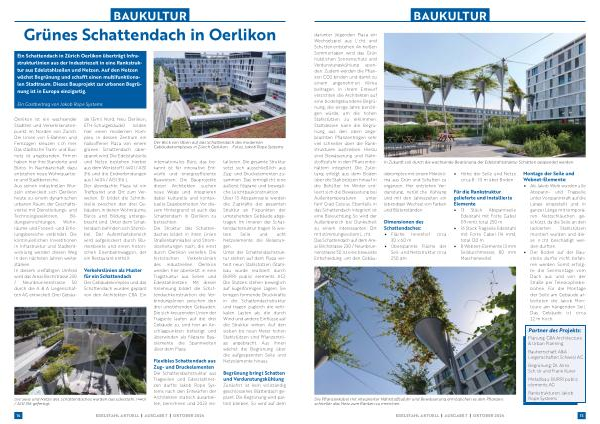

BAUKULTUR Grünes Schattendach in Oerlikon
Ein Schattendach in Zürich Oerlikon überträgt Infrastrukturlinien aus der Industriezeit in eine Rankstruktur aus Edelstahlseilen und Netzen . Auf den Netzen wächst Begrünung und schafft einen multifunktionalen Stadtraum . Dieses Bauprojekt zur urbanen Begrünung ist in Europa einzigartig .
Ein Gastbeitrag von Jakob Rope Systems
Oerlikon ist ein wachsender Stadtteil und Verkehrsknotenpunkt im Norden von Zürich . Die Linien von S-Bahnen und Fernzügen kreuzen sich hier . Das städtische Tram- und Busnetz ist angebunden . Firmen haben hier ihre Standorte und Büros . In Nachbarschaft dazu entstehen neue Wohnquartiere und Stadtbereiche . Aus seinen industriellen Wurzeln entwickelt sich Oerlikon heute zu einem dynamischen urbanen Raum , der Geschäftsviertel mit Dienstleitungs- und Technologiesektoren , Bildungseinrichtungen , Wohnräume und Freizeit -und Erholungsbereiche verbindet . Die kontinuierlichen Investitionen in Infrastruktur und Stadtentwicklung werden diesen Weg in den nächsten Jahren weiter stärken . In diesem vielfältigen Umfeld wird das Areal Birchstrasse 230 / Neunbrunnenstrasse 50 durch die A & A Liegenschaften AG entwickelt . Drei Gebäude ( Emil Nord , Neu Oerlikon , ETH-Schulgebäude ) bilden hier einen modernen Komplex , in dessen Zentrum ein halboffener Plaza von einem grünen Schattendach überspannt wird . Die Edelstahlseile und Netze bestehen hierbei aus dem Werkstoff 1.4401 / AISI 316 und die Endverbindungen aus 1.4404 / AISI 316 L . Der überdachte Plaza ist ein Treffpunkt und Ort zum Verweilen . Er bildet die Schnittstelle zwischen den drei Gebäuden , in denen Wohnräume , Büros und Bildung untergebracht sind . Unter dem Schattendach befinden sich Sitzmöbel . Der Aufenthaltsbereich wird aufgelockert durch Blumenbeete und einen historischen Eisenbahnwaggon , der ein Restaurant enthält .
Verkehrslinien als Muster für ein Schattendach Der Gebäudekomplex und das Schattendach wurden geplant von den Architekten G8A . Ein
Die Seile und Netze des Schattendaches wurden aus Edelstahl 1.4401 / AISI 316 gefertigt .
Der Blick von Oben auf das Schattendach des modernen Gebäudekomplexes in Zürich Oerlikon . Fotos : Jakob Rope Systems
internationales Büro , das bekannt ist für innovative Entwürfe und energieeffiziente Bauweisen . Die Bauprojekte dieser Architekten suchen neue Wege und integrieren dabei kulturelle und kontextuelle Gegebenheiten . Vor diesem Hintergrund ist auch das Schattendach in Oerlikon zu betrachten . Die Struktur des Schattendaches bildet in ihren Linien Straßenbahnkabel und Stromoberleitungen nach , die einst durch Oerlikon verliefen . Die historischen Verkehrslinien des industriellen Oerlikon werden hier übersetzt in eine Tragstruktur aus Seilen und Edelstahlnetzen . Mit dieser Anlehnung bildet die Schattendachkonstruktion die Verbindungslinien zwischen den drei umstehenden Gebäuden . Die sich kreuzenden Linien der Tragseile laufen auf die drei Gebäude zu , sind hier an Anschlagpunkten befestigt und überwinden als filigrane Bauelemente die Spannweiten über dem Plaza .
Flexibles Schattendach aus Zug- und Druckelementen Die Schattendachstruktur aus Tragseilen und Edelstahlnetzen durfte Jakob Rope Systems nach den Entwürfen der Architekten statisch ausarbeiten , berechnen und 2023 installieren . Die gesamte Struktur setzt sich ausschließlich aus Zug- und Druckelementen zusammen . Das ermöglicht eine äußerst filigrane und bewegliche Leichtbaukonstruktion . Über 13 Abspannseile werden die Zugkräfte der gesamten Struktur an Fixpunkten der umstehenden Gebäude abgetragen . Im Inneren der Schattendachstruktur tragen 16 weitere Seile und acht Netzelemente die Belastungen . Unter der Schattendachstruktur stehen auf dem Plaza verteilt neun Stahlstützen ( Stahlbau wurde realisiert durch BURRI public elements AG ). Die Stützen stehen beweglich auf kugelförmigen Lagern . Sie bringen formende Druckkräfte in die Schattendachstruktur und tragen zugleich die vertikalen Lasten ab , die durch Wind und andere Einflüsse auf die Struktur wirken . Auf den sieben bis neun Meter hohen Stahlstützen sind Pflanzentröge angebracht . Aus ihnen wächst die Begrünung über die aufgespannten Seile und Netzelemente hinaus .
Begrünung bringt Schatten und Verdunstungskühlung Zunächst ist kein vollständig geschlossenes Blätterdach geplant . Die Begrünung wird partiell bleiben . So wird auf dem
