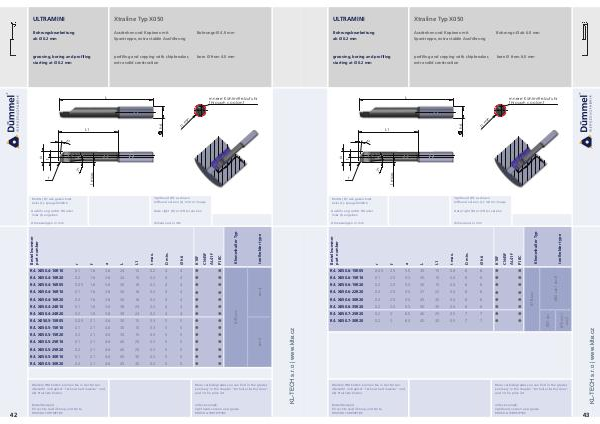

ULTRAMINI Xtraline Typ X050 Bohrungsbearbeitung
ab Ø 0.2 mm Ausdrehen und Kopieren mit
Spantreppe, extra stabile Ausführung Bohrungs-Ø 4.0 mm
grooving, boring and profiling
starting at Ø 0.2 mm profiling and copying with chipbreaker,
extra solid construction bore Ø from 4.0 mm
L
L1
innere Kühlmittelzufuhr
through coolant
42
4 4  
0.2 4 4  
R/L X050.4-16R05 0.05 1.6 3.6 30 16 0.2 4 4  
R/L X050.4-16R10 0.1 1.6 3.6 30 16 0.2 4 4  
R/L X050.4-16R20 0.2 1.6 3.6 30 16 0.2 4 4  
R/L X050.4-24R10 0.1 1.6 3.6 38 24 0.2 4 4  
R/L X050.4-24R20 0.2 1.6 3.6 38 24 0.2 4 4  
R/L X050.5-15R05 0.05 2.1 4.6 30 15 0.3 5 5  
R/L X050.5-15R10 0.1 2.1 4.6 30 15 0.3 5 5  
R/L X050.5-15R20 0.2 2.1 4.6 30 15 0.3 5 5  
R/L X050.5-25R10 0.1 2.1 4.6 40 25 0.3 5 5  
R/L X050.5-25R20 0.2 2.1 4.6 40 25 0.3 5 5  
R/L X050.5-30R10 0.1 2.1 4.6 45 30 0.3 5 5  
R/L X050.5-30R20 0.2 2.1 4.6 45 30 0.3 5 5  
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RX050.4-10R10/P18C order-example:
righthand version and grade
RX050.4-10R10/P18C
0.2 10
toolholder
10 24 24 3.6 3.6 1.6
Typ
1.6 0.2 0.1 R/L X050.4-10R20 R/L X050.4-10R10 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
r
6°
