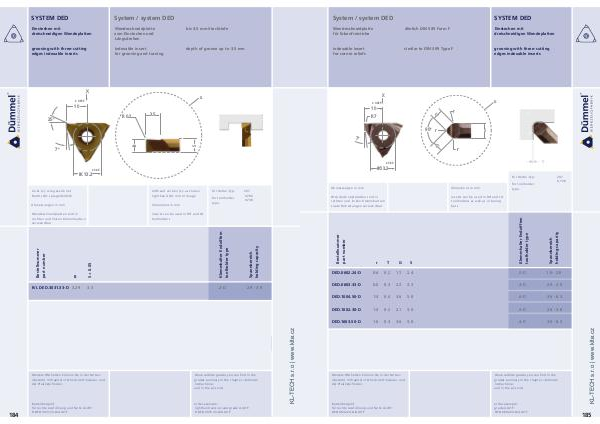

SYSTEM DED System / system DED Wendeschneidplatte für Eckenfreistiche ähnlich DIN 509 Form F Einstechen mit dreischneidigen Wendeplatten indexable insert for corner reliefs similar to DIN 509 Type F grooving with three-cutting edges indexable inserts X x ± 0.035 10 r R7 90° r S 7° r ± 0.06 IK13.2 inserts can be used in RH and LH toolholders as well as in boring bars r T G S DED.0602.24-D 0.6 0.2 1.7 2.4 .2-D 1.9 - 2.9 DED.0603.33-D 0.6 0.3 2.3 3.3 .3-D 2.9 - 3.9 DED.1004.50-D 1.0 0.4 3.6 5.0 .4-D 3.9 - 6.3 DED.1002.30-D 1.0 0.2 2.1 3.0 .3-D 2.9 - 3.9 DED.1603.50-D 1.6 0.3 3.6 5.0 .4-D 3.9 - 6.3 Weitere HM Sorten können Sie in der Sorten- übersicht im Kapitel »Technische Hinweise« und der Preisliste finden. More carbide grades you can find in the grades summary in the chapter »technical instructions« and in the price list. Bestellbeispiel: für rechte Ausführung und Sorte AL41F: DED.0602.24-D/AL41F order-example: grade AL41F: DED.0602.24-D/AL41F Wendeschneidplatten sind in rechten und linken Klemmhaltern sowie Bohrstangen verwendbar Endziffern dimensions in mm Abmessungen in mm 207 0.738 Spannbereich holding Für Halter-Typ: for toolholder type: 185
