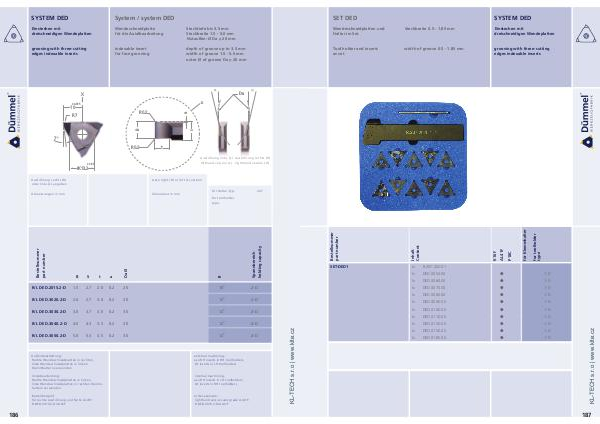

SYSTEM DED System / system DED Einstechen mit
dreischneidigen Wendeplatten Wendeschneidplatte
für die Axialbearbeitung Stechtiefe bis 3.5 mm
Stechbreite 1.5 - 5.0 mm
Nutaußen-Ø Da ≥ 20 mm
grooving with three-cutting
edges indexable inserts indexable insert
for face grooving depth of groove up to 3.5 mm
width of groove 1.5 - 5.0 mm
outer Ø of groove Da ≥ 20 mm
Da
X
x
± 0.035
10
R0.2
R 7
7°
R0.2
t
Ausführung links (L) Ausführung rechts (R)
lefthand version (L) righthand version (R)
± 0.06
IK13.2
Ausführung rechts (R)
oder links (L) angeben state right (R) or left (L) version
Abmessungen in mm dimensions in mm
Für Halter-Typ:
207
186
α R/L DED.2015.2-D 1.5 2.7 2.0 0.2 20 16° .2-D
R/L DED.3020.2-D 2.0 2.7 3.0 0.2 30 12° .2-D
R/L DED.3030.2-D 3.0 3.7 3.0 0.2 30 12° .3-D
R/L DED.3040.2-D 4.0 4.3 3.5 0.2 30 12° .4-D
R/L DED.3050.2-D 5.0 5.3 3.5 0.2 30 12° .4-D
B S t a
Außenbearbeitung:
Rechte Wendeschneidplatten in rechten,
linke Wendeschneidplatten in linken
Klemmhaltern verwenden. external machining:
use RH inserts in RH toolholders,
LH inserts in LH toolholders
Innenbearbeitung:
Rechte Wendeschneidplatten in linken,
linke Wendeschneidplatten in rechten Klemm-
haltern verwenden. internal machining:
use RH inserts in LH toolholders,
LH inserts in RH toolholders
Bestellbeispiel:
für rechte Ausführung und Sorte AL41F:
R.DED.2015.2-D/AL41F order-example:
righthand version and grade AL41F:
R.DED.2015.2-D/AL41F
Spannbereich
capacity
for toolholder
type:
