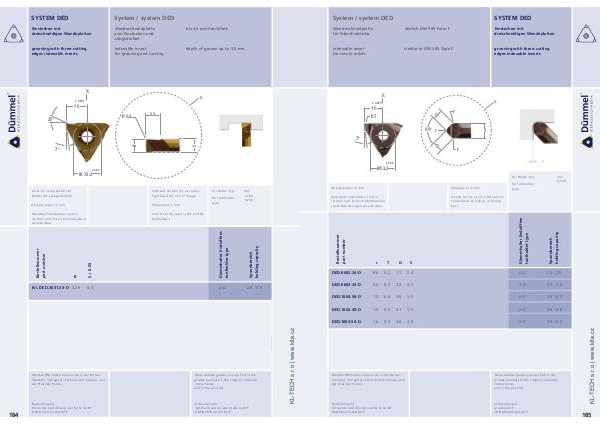

SYSTEM DED System / system DED Einstechen mit
dreischneidigen Wendeplatten Wendeschneidplatte
zum Einstechen und
Längsdrehen bis 3.5 mm Stechtiefe
grooving with three-cutting
edges indexable inserts indexable insert
for grooving and turning depth of groove up to 3.5 mm
X
x
± 0.035
10
3.5
R 0.2
7°
25°
± 0.06
IK 13.2
inserts can be used in RH and LH
toolholders
B
R/L DED.3031.33-D 3.29
184
3.3 .2-D
2.9 - 3.9
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel »Technische Hinweise« und
der Preisliste finden. More carbide grades you can find in the
grades summary in the chapter »technical
instructions«
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte AL41F:
R.DED.3031.33-D/AL41F order-example:
righthand version and grade AL41F:
R.DED.3031.33-D/AL41F
Wendeschneidplatten sind in
rechten und linken Klemmhaltern
verwendbar
207
0.780
0.738
capacity
dimensions in mm
Abmessungen in mm
Für Halter-Typ:
for toolholder
type:
lefthand version (L): as shown
righthand (R): mirror image
Links (L): wie gezeichnet
Rechts (R): spiegelbildlich
