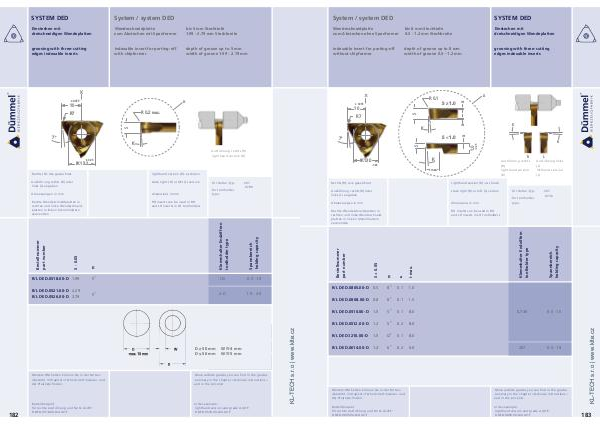

Duemmel - katalog | KL-TECH s.r.o. | www.klte.cz Duemmel | Page 185

System / system DED
Wendeschneidplatte zum Abstechen ohne Spanformer bis 8 mm Stechtiefe 0.5- 1.2 mm Stechbreite
SYSTEM DED
Einstechen mit dreischneidigen Wendeplatten indexable insert for parting-off without chipformer depth of groove up to 8 mm width of groove 0.5- 1.2 mm grooving with three-cutting edges indexable inserts
± 0.035
10
X
R 0.1
S ≥ 1.0
a
x
R7
S
K a
K
7 °
S < 1.0
a
K
S
1.0
- 0.05
IK 13.0
- 0.03
K
t max.
R Ausführung rechts( R) righthand version( R)
L Ausführung links( L) lefthand version( L)
Rechts( R): wie gezeichnet
righthand version( R): as shown
Ausführung rechts( R) oder links( L) angeben
Abmessungen in mm
state right( R) or left( L) version
dimensions in mm
Für Halter-Typ:
for toolholder type:
207 0.736
Rechte Wendeschneidplatten in rechten und linke Wendeschneidplatten in linken Klemmhaltern verwenden
RH inserts can be used in RH and LH inserts in LH toolholders
Bestellnummer
part number
S + 0.05
K
a
t max.
Klemmhalter Endziffern
toolholder type
Spannbereich
holding capacity
R / L DED. 0805.00-D
0.5
8 °
0.1
1.0
R / L DED. 0808.00-D
0.8
8 °
0.1
1.5
R / L DED. 0510.00-D
1.0
5 °
0.1
8.0
0.736
0.5-1.5
R / L DED. 0512.00-D
1.2
5 °
0.2
8.0
R / L DED. 1210.00-D
R / L DED. 0614.00-D
1.0
1.4
12 °
6 °
0.1
0.2
Weitere HM Sorten können Sie in der Sortenübersicht im Kapitel » Technische Hinweise « und der Preisliste finden.
8.0
6.0
207
0.5-1.9
More carbide grades you can find in the grades summary in the chapter » technical instructions « and in the price list.
KL-TECH s. r. o | www. klte. cz
Bestellbeispiel: für rechte Ausführung und Sorte AL41F: R. DED. 0805.00-D / AL41F
order-example: righthand version and grade AL41F: R. DED. 0805.00-D / AL41F
