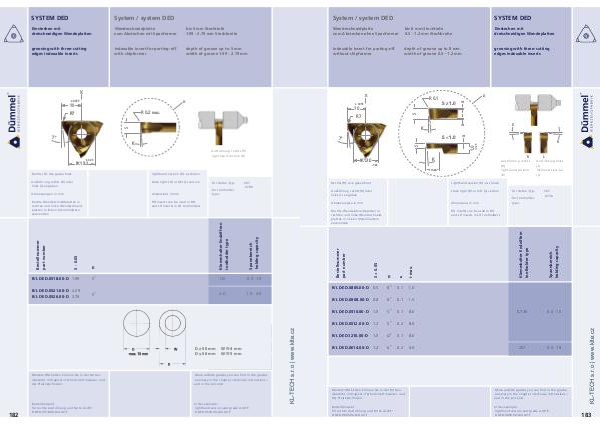

SYSTEM DED System / system DED Einstechen mit
dreischneidigen Wendeplatten Wendeschneidplatte
zum Abstechen mit Spanformer bis 5 mm Stechtiefe
1.99 - 2.79 mm Stechbreite
grooving with three-cutting
edges indexable inserts indexable insert for parting-off
with chipformer depth of groove up to 5 mm
width of groove 1.99 - 2.79 mm
X
x
± 0.035
10
R 0.2 max.
S
R7
7°
K
Ausführung rechts (R)
righthand version (R)
± 0.06
IK 13.2
state right (R) or left (L) version Für Halter-Typ:
Abmessungen in mm dimensions in mm for toolholder
type:
Rechte Wendeschneidplatten in
rechten und linke Wendeschneid-
platten in linken Klemmhaltern
verwenden RH inserts can be used in RH
and LH inserts in LH toolholders .1-D 0.5 -1.9
R/L DED.0521.00-D 2.29
R/L DED.0526.00-D 2.79 5° .2-D 1.9 - 2.9
5° R/L DED.0518.00-D 1.99
K
D ≥ 50 mm
D ≤ 50 mm
182
207
0.780
W
W
≈ 4 mm
≈ 5 mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel »Technische Hinweise« und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter »technical instructions«
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte AL41F:
R.DED.0518.00-D/AL41F order-example:
righthand version and grade AL41F:
R.DED.0518.00-D/AL41F
Ausführung rechts (R) oder
links (L) angeben Spannbereich
holding
righthand version (R): as shown Rechts (R): wie gezeichnet
