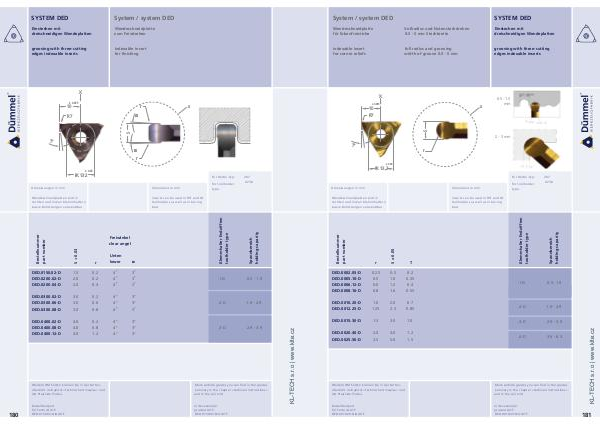

SYSTEM DED
System / system DED
Wendeschneidplatte
für Eckenfreistiche Vollradius und Nutenstechdrehen
0.5 - 5 mm Stechbreite Einstechen mit
dreischneidigen Wendeplatten
indexable insert
for corner reliefs full radius and grooving
width of groove 0.5 - 5 mm grooving with three-cutting
edges indexable inserts
X
± 0.035
x
10
0.5 - 1.5
mm
R7
2 - 5 mm
7°
r
± 0.06
IK 13,2
Wendeschneidplatten sind in
rechten und linken Klemmhaltern
sowie Bohrstangen verwendbar inserts can be used in RH and LH
toolholders as well as in boring
bars
0.25
0.5
0.6
0.8 0.5
1.0
1.2
1.6 0.2
0.35
0.4
0.55 .1-D 0.5 -1.9
DED.0010.20-D
DED.0012.25-D 1.0
1.25 2.0
2.5 0.7
0.85 .2-D 1.9 - 2.9
DED.0015.30-D 1.5 3.0 1.0 .3-D 2.9 - 3.9
DED.0020.40-D
DED.0025.50-D 2.0
2.5 4.0
5.0 1.2
1.5 .4-D 3.9 - 6.3
DED.0002.05-D
DED.0005.10-D
DED.0006.12-D
DED.0008.16-D Spannbereich
holding
dimensions in mm
Endziffern Abmessungen in mm
207
0.738
r T
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel »Technische Hinweise« und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter »technical instructions«
and in the price list.
Bestellbeispiel:
für Sorte AL41F:
DED.0010.20-D/AL41F order-example:
grade AL41F:
DED.0010.20-D/AL41F
Für Halter-Typ:
for toolholder
type:
181
