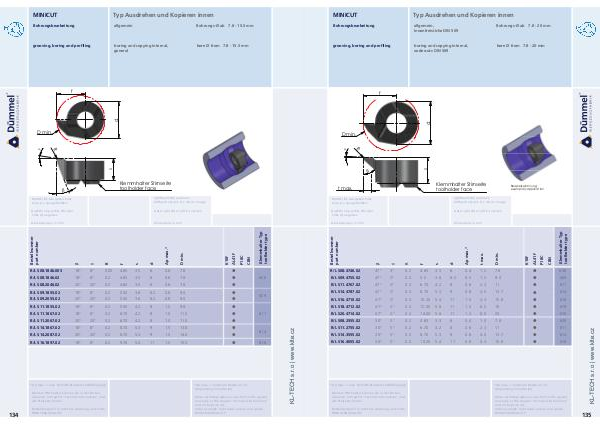

MINICUT Typ Ausdrehen und Kopieren innen
Bohrungsbearbeitung allgemein, Innenfreistiche DIN 509
Bohrungs-Ø ab 7.8- 20 mm grooving, boring and profiling boring and copying internal, undercuts DIN 509 bore Ø from 7.8- 20 mm f
Rechts( R): wie gezeichnet Links( L): spiegelbildlich
Ausführung rechts( R) oder links( L) angeben
Abmessungen in mm righthand( R): as shown lefthand version( L): mirror image
state right( R) or left( L) version
dimensions in mm
Bestellnummer part number |
β |
ɣ |
R |
|
|
|
|
|
|
|
|
|
|
|
f d
D min.
R
���
��� s
d s t max.
Klemmhalter Stirnseite toolholder face
Beispielzeichnung exemplary application
Ap max.*
t max.
D min.
K10F AL41F P18C CBN
Klemmhalter Typ toolholder type
R / L S08.4746.02 47 ° 3 ° 0.2 4.65 3.5 6 0.4 1.2 7.8 • 608 R / L S09.4755.02 47 ° 3 ° 0.2 5.5 3.6 6.2 0.5 1.5 9.0 • 609 R / L S11.4767.02 47 ° 3 ° 0.2 6.70 4.2 8 0.6 2.3 11 • 611 R / L S14.4787.02 47 ° 3 ° 0.2 8.70 5.3 9 0.8 4.0 13.7 • 614 R / L S16.4710.02 47 ° 3 ° 0.2 10.20 5.4 11 1.0 4.3 15.8 • 616 R / L S18.4712.02 47 ° 3 ° 0.2 12.00 5.6 11 1.0 6.0 18 • 618 R / L S20.4714.02 47 ° 3 ° 0.2 14.00 5.6 11 1.2 8.0 20 • 618 R / L S08.2555.02 30 ° 5 ° 0.2 4.65 3.5 6 0.4 1.0 7.8 • 608 R / L S11.2755.02 30 ° 5 ° 0.2 6.70 4.2 8 0.6 2.3 11 • 611 R / L S14.3555.02 30 ° 5 ° 0.2 8.70 5.3 9 0.8 4.0 13.7 • 614 R / L S16.4055.02 30 ° 5 ° 0.2 10.20 5.4 11 0.8 4.3 15.8 • 616
* Ap max. = max. Schnitttiefe( werkstoffabhängig)
Weitere HM Sorten können Sie in der Sortenübersicht im Kapitel " Technische Hinweise " und der Preisliste finden.
Bestellbeispiel: für rechte Ausführung und Sorte RS08.4746.02 / AL41F
* Ap max. = maximum depth of cut( depending on material)
More carbide grades you can find in the grades summary in the chapter " technical instructions " and in the price list. order-example: righthand version and grade RS08.4746.02 / AL41F
KL-TECH s. r. o | www. klte. cz
135
