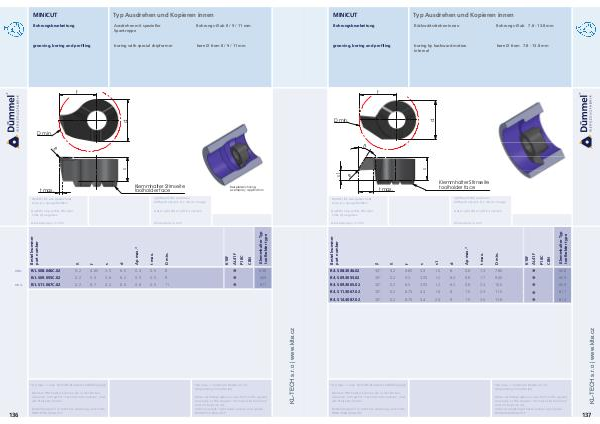

MINICUT Typ Ausdrehen und Kopieren innen
Bohrungsbearbeitung Ausdrehen mit spezieller
Spantreppe Bohrungs-Ø ab 8 / 9 / 11 mm
grooving, boring and profiling boring with special chipformer bore Ø from 8 / 9 / 11 mm
f
D min.
Klemmhalter Stirnseite
toolholder face
6.0 0.4 0.5 8 608
3.6 6.2 0.5 0.5 9 609
R/L S11.067C.02 0.2 6.7 4.2 8.0 0.6 0.5 11 611
*Ap max. = max. Schnitttiefe(werkstoffabhängig)
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden.
136
Bestellbeispiel: für rechte Ausführung und Sorte
RS09.055C.02/AL41F
*Ap max. = maximum depth of cut
(depending on material)
More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example: righthand version and grade
RS09.055C.02/AL41F
3.5 5.5 4.65 0.2 0.2 R/L S09.055C.02 R/L S08.046C.02 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
neu
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
neu
Beispielzeichnung
exemplary application
Klemmhalter
t max.
