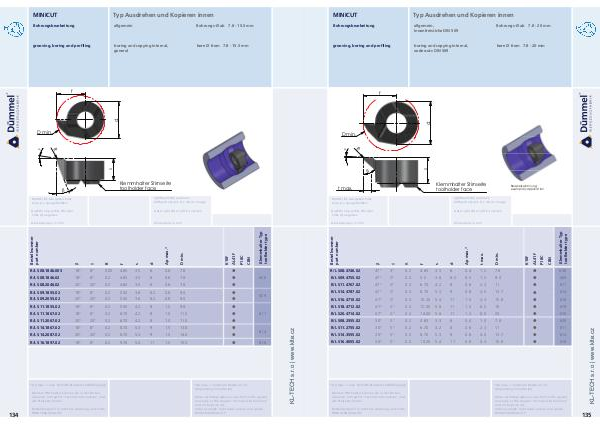

MINICUT Typ Ausdrehen und Kopieren innen
Bohrungsbearbeitung allgemein Bohrungs-Ø ab 7.8 - 15.5 mm
grooving, boring and profiling boring and copying internal,
general bore Ø from 7.8 - 15.5 mm
f
D min.
0.05 4.65 3.5 6 0.6 7.8 
8° 0.2 4.65 3.5 6 0.6 7.8 
R/L S08.2046.02 20° 20° 0.2 4.65 3.5 6 0.6 7.8 
R/L S09.1855.02 18° 8° 0.2 5.50 3.6 6.2 0.8 9.0 
R/L S09.2055.02 20° 20° 0.2 5.50 3.6 6.2 0.8 9.0 
R/L S11.1855.02 18° 8° 0.2 5.50 4.2 8 1.0 9.8 
R/L S11.1867.02 18° 8° 0.2 6.70 4.2 8 1.0 11.0 
R/L S11.2067.02 20° 20° 0.2 6.70 4.2 8 1.0 11.0 
R/L S14.1867.02 18° 8° 0.2 8.70 5.3 9 1.5 13.8 
R/L S14.2087.02 20° 20° 0.2 8.70 5.3 9 1.5 14.0 
R/L S16.1897.02 18° 8° 0.2 9.70 5.4 11 1.5 15.5 
*Ap max. = max. Schnitttiefe(werkstoffabhängig)
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden.
134
Bestellbeispiel: für rechte Ausführung und Sorte
RS08.1846.02/AL41F
608
609
611
614
616
*Ap max. = maximum depth of cut
(depending on material)
More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example: righthand version and grade
RS08.1846.02/AL41F
8° 18°
Klemmhalter
toolholder
18° R/L S08.1846.02 R/L S08.1846.005 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
E
Klemmhalter Stirnseite
toolholder face
