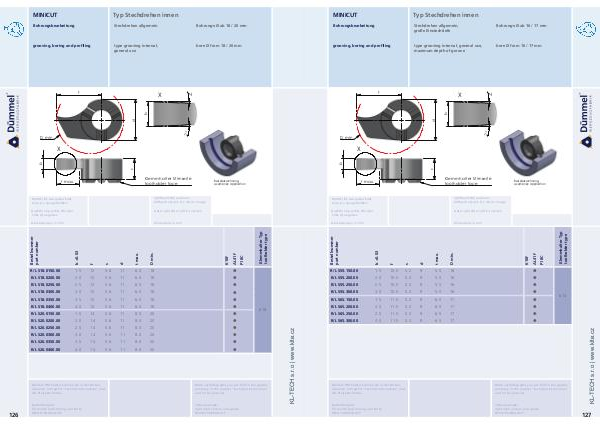

MINICUT Typ Stechdrehen innen Bohrungsbearbeitung Stechdrehen allgemein Bohrungs-Ø ab 18 / 20 mm
grooving, boring and profiling type grooving internal,
general use bore Ø from 18 / 20 mm
X
f
D min.
X
Klemmhalter Stirnseite
toolholder face
126
12 5.6 11 6.0 18
2.0 12 5.6 11 6.0 18
R/L S18.0250.00 2.5 12 5.6 11 6.0 18
R/L S18.0300.00 3.0 12 5.6 11 6.0 18
R/L S18.0350.00 3.5 12 5.6 11 6.0 18
R/L S18.0400.00 4.0 12 5.6 11 6.0 18
R/L S20.0150.00 1.5 14 5.6 11 8.0 20
R/L S20.0200.00 2.0 14 5.6 11 8.0 20
R/L S20.0250.00 2.5 14 5.6 11 8.0 20
R/L S20.0300.00 3.0 14 5.6 11 8.0 20
R/L S20.0350.00 3.5 14 5.6 11 8.0 20
R/L S20.0400.00 4.0 14 5.6 11 8.0 20
618
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS20.0150.00/AL41F order-example:
righthand version and grade
RS20.0150.00/AL41F
1.5 R/L S18.0200.00 R/L S18.0150.00 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Klemmhalter
Beispielzeichnung
exemplary application
t max.
