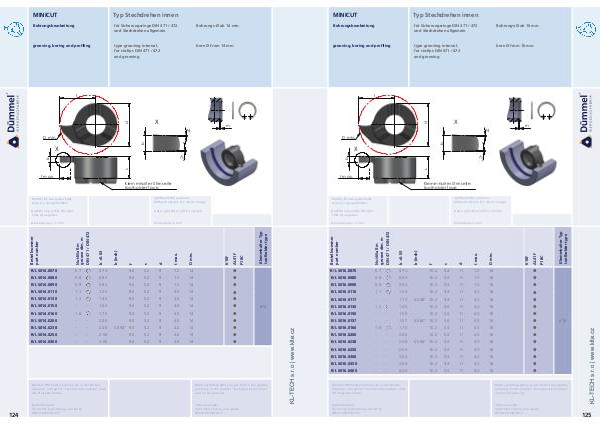

MINICUT Typ Stechdrehen innen Bohrungsbearbeitung für Sicherungsringe DIN 471 / 472
und Stechdrehen allgemein Bohrungs-Ø ab 16 mm
grooving, boring and profiling type grooving internal,
for circlips DIN 471 / 472
and grooving bore Ø from 16 mm
f
d
X
m
b
D min.
X
t max.
5.4 11 1.2 16 
10.2 5.4 11 1.3 16 
R/L S016.0090 0.9 0.93 10.2 5.4 11 1.5 16 
R/L S016.0110 1.1 1.20 10.2 5.4 11 4.3 16 
R/L S016.0117 - 1.17 0.046“ 10.2 5.4 11 4.3 16 
R/L S016.0130 1.3 1.40 10.2 5.4 11 4.3 16 
R/L S016.0150 - - 1.50 10.2 5.4 11 4.3 16 
R/L S016.0157 - - 1.57 0.062“ 10.2 5.4 11 4.3 16 
-
R/L S016.0160 1.6 1.70 10.2 5.4 11 4.3 16 
R/L S016.0200 - - 2.00 10.2 5.4 11 4.3 16 
R/L S016.0238 - - 2.38 0.094“ 10.2 5.4 11 4.3 16 
R/L S016.0250 - - 2.50 10.2 5.4 11 4.3 16 
R/L S016.0300 - - 3.00 10.2 5.4 11 4.3 16 
R/L S016.0350 - - 3.50 10.2 5.4 11 4.3 16 
R/L S016.0400 - - 4.00 10.2 5.4 11 4.3 16 
616
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS016.0070/AL41F order-example:
righthand version and grade
RS016.0070/AL41F
10.2 0.83
Klemmhalter
0.73 0.8 0.7 R/L S016.0080 R/L S016.0070 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Klemmhalter Stirnseite
toolholder face
