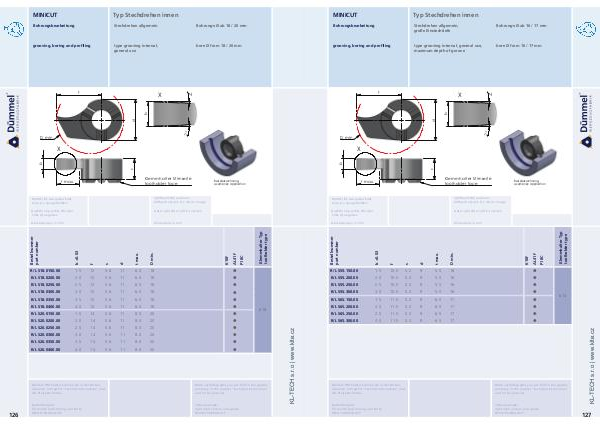

MINICUT Typ Stechdrehen innen Bohrungsbearbeitung Stechdrehen allgemein,
große Einstechtiefe Bohrungs-Ø ab 16 / 17 mm
grooving, boring and profiling type grooving internal, general use,
maximum depth of groove bore Ø from 16 / 17 mm
X
f
D min.
X
Klemmhalter Stirnseite
toolholder face
10.5 5.2 9 5.5 16
2.0 10.5 5.2 9 5.5 16
R/L S55.250.00 2.5 10.5 5.2 9 5.5 16
R/L S55.300.00 3.0 10.5 5.2 9 5.5 16
R/L S65.150.00 1.5 11.5 5.2 9 6.5 17
R/L S65.200.00 2.0 11.5 5.2 9 6.5 17
R/L S65.250.00 2.5 11.5 5.2 9 6.5 17
R/L S65.300.00 3.0 11.5 5.2 9 6.5 17
614
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS55.150.00/AL41F order-example:
righthand version and grade
RS55.150.00/AL41F
1.5 R/L S55.200.00 R/L S55.150.00 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Klemmhalter
Beispielzeichnung
exemplary application
