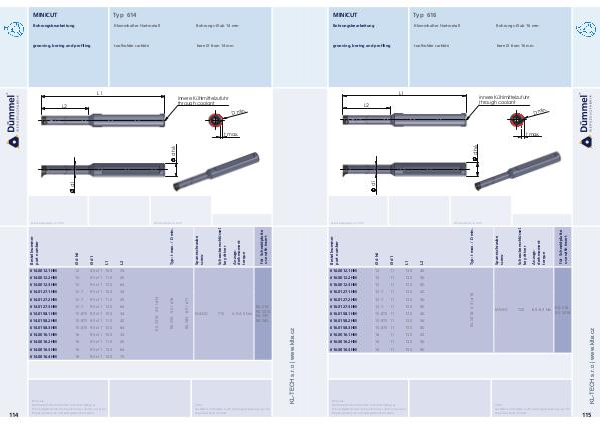

MINICUT Typ 614 Bohrungsbearbeitung Klemmhalter Hartmetall Bohrungs-Ø ab 14 mm
grooving, boring and profiling toolholder carbide bore Ø from 14 mm
L1
innere Kühlmittelzufuhr
through coolant
L2
in.
D m
t max.
614.0012.3HM 12 9.5x11 130 64
614.0127.1HM 12.7 9.5x11 100 34
614.0127.2HM 12.7 9.5x11 110 45
614.0127.3HM 12.7 9.5x11 130 64
614.0158.1HM 15.875 9.5x11 100 34
614.0158.2HM 15.875 9.5x11 110 45
614.0158.3HM 15.875 9.5x11 130 64
614.0016.1HM 16 9.5x11 100 34
614.0016.2HM 16 9.5x11 110 45
614.0016.3HM 16 9.5x11 130 64
614.0016.4HM 16 9.5x11 140 75
T15
für
drehmoment
M4-MC
R/L S14
R/L S014
4.0-4.5 Nm
R/L S55
R/L S65
note:
carbide-toolholder with damaged seating can be
repaired by Dümmel.
34
45
9.5x11 100 9.5x11 110 12 12
114
614.0012.1HM 614.0012.2HM
Hinweis:
Hartmetall-Klemmhalter mit beschädigter
Schneidplattenaufnahme können durch unseren
Reparaturservice instand gesetzt werden.
dimensions in mm
Abmessungen in mm
