N. C.
N. C.
CLIMATIZZAZIONE
CIRCUITO RADIATORI
Ø 2 " 1 / 2- IS = 50 mm
COPERTURA PIANA VANO SCALA
ACQUA CALDA SANITARIA
GAS METANO
Ø 1 " 1 / 2- IS = 40 mm
Staffate in facciata Ø 2 1 / 2 "- IS = 50 mm
Ø 1 " 1 / 2- IS = 40 mm
Ø 2 "- IS = 50 mm Ø 1 " 1 / 2- IS = 40 mm
Ø 1 " 1 / 2- IS = 40 mm
Ø 2 " 1 / 2- IS = 50 mm
Tratto orizzontale a piano seminterrato nel corridoio distributivo
Ø 2 1 / 2 "- IS = 50 mm
Ingresso principale acqua fredda
LEGENDA

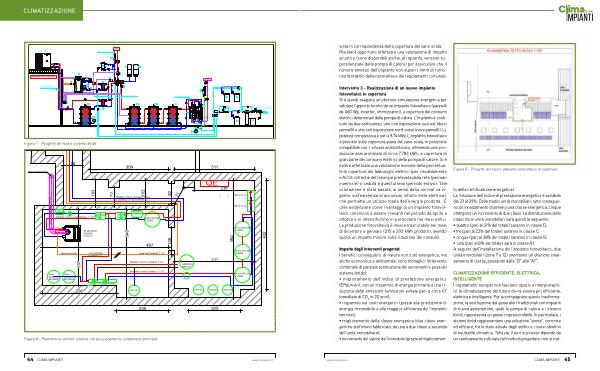

Figura 7- Progetto del nuovo sistema ibrido
1- CALDAIA A CONDENSAZIONE DE DIETRICH ELIDENS C140-115 2- POMPA DI CALORE DE DIETRICH MMTC-R32- 40 3- QUADRO GESTIONE SISTEMA IBRIDO DIEMATIC EVOLUTION 4- KIT TRONCHETTO INAIL( valvola sicurezza 1 " 3,5 bar, valvola intercettazione combustibile 1 ", interrutore termico di blocco e regolazione, pressostato di minima e blocco 5- SCAMBIATORE DI CALORE- FIORINI K 080 H-41-1-N- n ° 41 Piastre 6- SCAMBIATORE DI CALORE- FIORINI K 080 H-41-1-N- n ° 41 Piastre 7- POMPA CIRCOLAZIONE- Circuito caldaia UPM 25-105 8- POMPA CIRCOLAZIONE- Circuito Sanitario GRUNDFOS
9- POMPA CIRCOLAZIONE- Circuito Secondario( esistente) WILO STRATOS MAXO-D50 / 0.5-8 10- SERBATOIO INERZIALE- SUPRATERM SFG 300 76 P ZERO 11- VASO DI ESPANSIONE A DIAFRAMMA circuito primario caldaia- IMI SD 12l 12- VASO DI ESPANSIONE A DIAFRAMMA circuito primario PDC- IMI SD 25l 13- VASO DI ESPANSIONE A DIAFRAMMA circuito secondario- IMI SU 200l
Nuovo 14- VASO camino DI ESPANSIONE Ø150 A DIAFRAMMA circuito sanitario- IMI AD 25l 15- VALVOLA DI SICUREZZA- circuito secondario- Pt 4 bar- CALEFFI 527550 16- VALVOLA DI SICUREZZA- N ° 1 per circuito sanitario- Pt 4 bar- CALEFFI 527440 17- MODULO PER PREPARAZIONE ISTANTANEA ACS- FIORINI SET 2.0 L 40
01 |
00 |
18-7-2024 |
|
|
EMISSIONE |
REV |
DATA |
DESCRIZIONE |
|
|
|
|
|
|
Sergio Colombo & C. S. a. s.
V. le Romolo nr. 6- 20143 Milano Tel. 02 / 8323203 E-mail: s. colombo @ sergiocolombo. eu
Nuovo canale da fumo Ø150
103
COMMITTENTE
LEGENDA
18- POMPA CIRCOLAZIONE- Circuito ricircolo ACS-( Esistente) Grundfos UPS 25-60 19- DEFANGATORE- TERMOACQUA- FRX 65 20- MISURATORE DI ENERGIA AD ULTRASUONI- KAMSTRUP ULTRAFLOW 54 DN 40 21- FILTRO AUTOPULENTE AUTOMATICO TERMOACQUA WATERFLOW8 22- DISCONNETTORE BA295-3 / 4A 23- CONTATORE AD IMPULSI TERMOACQUA EMT-1 24- GRUPPO DI RIEMPIMENTO AUTOMATICO 25- ADDOLCITORE ELETTRONICO VOLUMETRICO A SCAMBIO IONICO TERMOACQUA WSV-50 COMPRENSIVO DI KIT STERIL-W e VALVOLA MISCELATRICE VM-3 / 4 26- STAZIONE DI DOSAGGIO PREMONTATA DOS-50 FORMATA DA: SERBATOIO PER STOCCAGGIO CONDIZIONANTE CHIMICO TERMOACQUA SL-50 PREDISPOSTO CON POMPA DOSATRICE TERMO-DOS 4-10 e SONDA DI LIVELLO SO-01 27- CONTATORE AD IMPULSI 309 TERMOACQUA EMT-4 28- STAZIONE DI DOSAGGIO PREMONTATA DOS-50C FORMATA DA: SERBATOIO PER STOCCAGGIO CONDIZIONANTE CHIMICO TERMOACQUA SL-50 CON CAMICIA, PREDISPOSTO CON POMPA DOSATRICE TERMO-DOS 4-10- SONDA DI LIVELLO SO-01- KIT-CON-KDPV PER LA CONNESSIONE DI DUE POMPE DOSATRICI TERMODOS AL CONTATORE E N ° 2 INIETTORI PVDF 29- STAZIONE DI DOSAGGIO PREMONTATA DOS-50 FORMATA DA: SERBATOIO PER STOCCAGGIO CONDIZIONANTE CHIMICO TERMOACQUA SL-50 PREDISPOSTO CON POMPA DOSATRICE TERMO-DOS 4-10 e SONDA DI LIVELLO SO-01
72
Mandata DISEGNATO e ritorno a pompa VERIFICATO di calore in copertura- 2 " 1 / 2-is 50 mm
RUDRA SPA Via Enrico Toti, 2- 20123 MILANO
AF
LEGENDA- RAMPA GAS
30- Manometro gas metano comprensivo di pulsante di prova 31- Filtro gas metano- DN40 32- Regolatore di pressione- DN40 33- Presa di pressione 34- Elettrovalvola gas
Gas metano Ø 2 "
34
Gas metano Ø 2 "
DISEGNO N.
SCALA
RIF.
01--
30 31
32
30 33
Gas metano DN40
03 |
02 |
|
|
SET 2.0 L 40 |
|
REV |
DATA |
DESCRIZIONE |
DISEGNATO |
VERIFICATO |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
OGGETTO LAVORO
Ristrutturazione impianti di centrale
CONDOMINIO |
|
|
OGGETTO DISEGNO |
Vaso 12l |
Vaso 25l
Via San Giovanni sul Muro 3- 20121 Milano
|
Schema Centrale Termica per riscaldamento |
Scambiatore |
Scambiatore |
|
|
Mandata e ritorno a scambiatore-1 " 1 / 2
Fiorini
|
Fiorini |
Puffer SFG 300 |
|
|
P ZERO |
102
MS
80
71
311
QE
236
SET 2.0 L 40
PROGETTISTA: TIMBRO- FIRMA
DE DIETRICH ELIDENS C140-115 |
346 |
497 |
108 |
462
Puffer SFG 300 P ZERO
|
432 |
|
Nuova Linea Gas
297
|
Da scambiatori a collettore- 2 " |
|
|
|
|
Linea Gas Esistente 1 " 1 / 4
Mandata e ritorno a impianto 2 " 1 / 2
Addolcitore WSV-50
311
Puffer SFG 300 P ZERO
Vaso Espansione IMI SD200 |
Vaso Espansione IMI SD200 |
Mandata e ritorno a bollitori- 1 " 1 / 2 |
Puffer SFG 300 P ZERO |
Collettore mandata e ritorno |
292 |
FRX 65 |
DOS-50 |
DOS-50 |
DOS-50C |
205 205
01
00 |
19-7-2024 |
EMISSIONE |
AF |
MS |
REV DATA DESCRIZIONE DISEGNATO VERIFICATO
Figura 8- Planimetria centrale termica con posizionamento componenti principali
44 CLIMA IMPIANTI
COMMITTENTE
RUDRA SPA Via Enrico Toti, 2- 20123 MILANO
CONDOMINIO Via San Giovanni sul Muro 3- 20121 Milano
Sergio Colombo & C. S. a. s.
V. le Romolo nr. 6- 20143 Milano Tel. 02 / 8323203 E-mail: s. colombo @ sergiocolombo. eu
OGGETTO LAVORO
Ristrutturazione impianti di centrale
OGGETTO DISEGNO
Planimetria centrale termica con posizionamento
componenti principali
DISEGNO N.
02
RIFERIMENTO:
SCALA
1: 50
www. infoimpianti. it
PROGETTISTA: TIMBRO- FIRMA
