IL BIN METHOD È UNA TECNICA DI CALCOLO ENERGETICO STAGIONALE USATA PER STIMARE I CONSUMI E LE PRESTAZIONI DI UN IMPIANTO( POMPA DI CALORE, CALDAIA, SISTEMI IBRIDI) IN BASE ALLA DISTRIBUZIONE ORARIA DELLE TEMPERATURE ESTERNE DURANTE LA STAGIONE DI RISCALDAMENTO

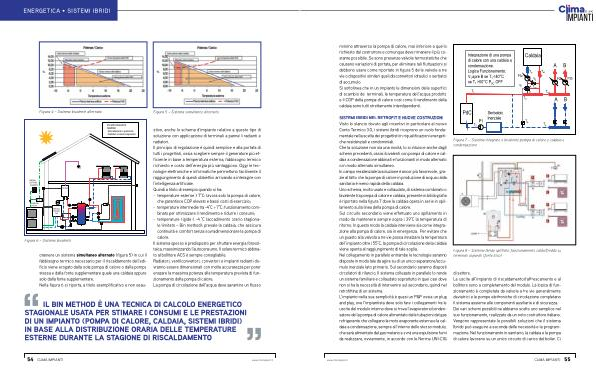

ENERGETICA • SISTEMI IBRIDI
Figura 4 – Sistema bivalente alternato Figura 5 – Sistema simultaneo alternato
ENERGIA ELETTRICA ASSORBITA
POMPA DI CALORE
B. O. S
MODULO INTERNO PdC
CALDAIA
Figura 6 – Sistema bivalente
ACS
Valvola termostatica
UTILIZZO BIVALENTE FUNZIONI:- Riscaldamento a pavimento- Radiatori a bassa temperatura
Valvola termostatica
ottenere un sistema simultaneo alternato( figura 5) in cui il fabbisogno termico necessario per il riscaldamento dell’ edificio viene erogato dalla sola pompa di calore o dalla pompa stessa e dalla fonte supplementare quale una caldaia oppure solo dalla fonte supplementare. Nella figura 6 si riporta, a titolo esemplificativo e non esaustivo, anche lo schema d’ impianto relativo a questo tipo di soluzione con applicazione di terminali a pannelli radianti e radiatori. Il principio di regolazione è quindi semplice e alla portata di tutti i progettisti, ossia scegliere sempre il generatore più efficiente in base a temperatura esterna, fabbisogno termico richiesto e costo dell’ energia più vantaggioso. Oggi le tecnologie elettroniche e informatiche permettono facilmente il raggiungimento di questi obbiettivi arrivando a interagire con l’ intelligenza artificiale. Quindi a titolo di esempio quando si ha:- temperature esterne > 7 ° C: lavora solo la pompa di calore, che garantisce COP elevato e bassi costi di esercizio;- temperature intermedie tra-4 ° C ÷ 7 ° C: funzionamento combinato per ottimizzare il rendimento e ridurre i consumi;
- temperature rigide <-4 ° C( accadimento orario stagionale limitato – Bin method): prevale la caldaia, che assicura continuità e comfort senza sovradimensionare la pompa di calore. Il sistema spesso è predisposto per sfruttare energia fotovoltaica, massimizzando l’ autoconsumo. Il solare termico abbinato al bollitore ACS è sempre consigliabile. Radiatori, ventilconvettori, convettori e impianti radianti dovranno essere dimensionati con molta accuratezza per poter erogare la massima potenza alla temperatura prevista di funzionamento della pompa di calore. La pompa di circolazione dell’ acqua deve garantire un flusso
IL BIN METHOD È UNA TECNICA DI CALCOLO ENERGETICO STAGIONALE USATA PER STIMARE I CONSUMI E LE PRESTAZIONI DI UN IMPIANTO( POMPA DI CALORE, CALDAIA, SISTEMI IBRIDI) IN BASE ALLA DISTRIBUZIONE ORARIA DELLE TEMPERATURE ESTERNE DURANTE LA STAGIONE DI RISCALDAMENTO
