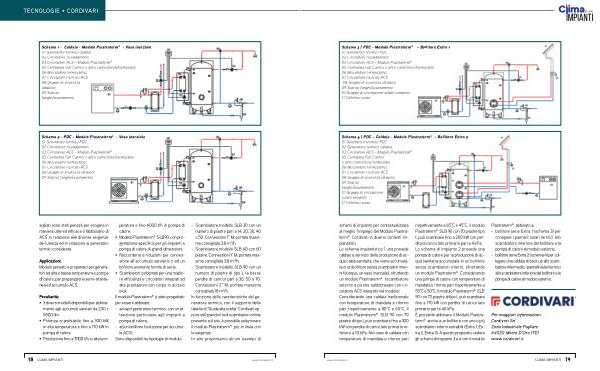

Schema 3 | PDC- Modulo Piastraterm ® – Bollitore Extra 1 01 Generatore termico PDC 02 Circolatore riscaldamento 03 Circolatore ACS – Modulo Piastraterm ® 05 Centralina Full Control o altro controllore / termostato 06 Miscelatore termostatico 07 Circolatore ricircolo ACS 08 Gruppo di sicurezza idraulico 09 Scarico fanghi / svuotamento 10 Gruppo di circolazione solare completo 11 Collettori solari
Schema 4 | PDC – Caldaia- Modulo Piastraterm ® – Bollitore Extra 2 01 Generatore termico PDC 02 Generatore termico caldaia 03 Circolatore ACS – Modulo Piastraterm ® 05 Centralina Full Control o altro controllore / termostato 06 Miscelatore termostatico 07 Circolatore ricircolo ACS 08 Gruppo di sicurezza idraulico 09 Scarico fanghi / svuotamento 10 Gruppo di circolazione solare completo 11 Collettori solari
schemi di impianto per contestualizzare al meglio l’ impiego del Modulo Piastraterm ® Cordivari in diversi contesti impiantistici. Lo schema impiantistico 1 una prevede caldaia a servizio della produzione di acqua calda sanitaria, che viene accumulata in un bollitore senza scambiatori interni( dunque, un vaso inerziale), sfruttando un modulo Piastraterm ®( scambiatore esterno a piastre saldobrasate con circolatore ACS integrato nel modulo). Considerando una caldaia tradizionale con temperature di mandata e ritorno pari rispettivamente a 80 ° C e 60 ° C, il modulo Piastraterm ® SLB 90 con 70 piastre di tipo L può scambiare fino a 300 kW con perdita di carico lato primario inferiore a 10 kPa. Nel caso di caldaia con temperature di mandata e ritorno pari rispettivamente a 65 ° C e 45 ° C, il modulo Piastraterm ® SLB 90 con 70 piastre tipo L può scambiare fino a 200 kW con perdita di carico lato primario pari a 4 kPa. Lo schema di impianto 2 prevede una pompa di calore per la produzione di acqua sanitaria accumulata in un bollitore senza scambiatori interni, sfruttando un modulo Piastraterm ®. Considerando una pompa di calore con temperature di mandata e ritorno pari rispettivamente a 55 ° C e 50 ° C, il modulo Piastraterm ® SLB 90 con 70 piastre di tipo L può scambiare fino a 170 kW con perdita di carico lato primario pari a 40 kPa. È possibile abbinare il Modulo Piastraterm ® anche a un bollitore con uno o più scambiatori interni estraibili( Extra 1, Extra 2, Extra 3). A questo proposito, vedere gli schemi di impianto 3 e 4 con il modulo
Piastraterm ® abbinato a:
- bollitore serie Extra 1( schema 3) per collegare i pannelli solari termici allo scambiatore inferiore del bollitore e la pompa di calore al modulo esterno;
- bollitore serie Extra 2( schema 4) per collegare una caldaia di back up allo scambiatore intermedio, i pannelli solari termici allo scambiatore inferiore del bollitore e la pompa di calore al modulo esterno.
Per maggiori informazioni Cordivari Srl Zona Industriale Pagliare 64020 Morro D’ Oro( TE) www. cordivari. it
