TECNOLOGIE • CORDIVARI

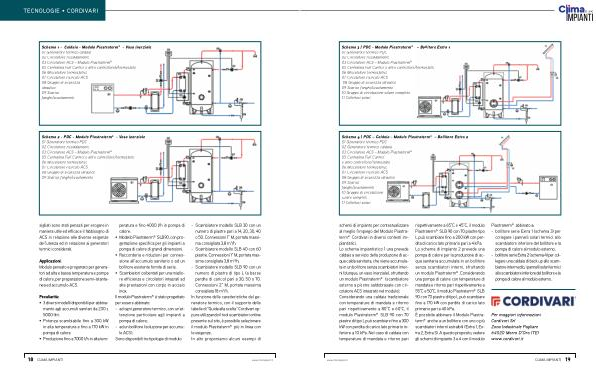

Schema 1- Caldaia- Modulo Piastraterm ®- Vaso inerziale 01 Generatore termico caldaia 02 Circolatore riscaldamento 03 Circolatore ACS – Modulo Piastraterm ® 05 Centralina Full Control o altro controlloreb / termostato 06 Miscelatore termostatico 07 Circolatore ricircolo ACS 08 Gruppo di sicurezza idraulico 09 Scarico fanghi / svuotamento
Schema 2- PDC- Modulo Piastraterm ®- Vaso inerziale 01 Generatore termico PDC 02 Circolatore riscaldamento 03 Circolatore ACS – Modulo Piastraterm ® 05 Centralina Full Control o altro controllore / termostato 06 Miscelatore termostatico 07 Circolatore ricircolo ACS 08 Gruppo di sicurezza idraulico 09 Scarico fanghi / svuotamento
sigliati sono stati pensati per erogare in maniera utile ed efficace il fabbisogno di ACS in relazione alle diverse esigenze dell’ utenza ed in relazione ai generatori termici considerati.
Applicazioni: Modulo pensato e progettato per generatori ad alta e bassa temperatura e pompe di calore, per preparazione semi-istantanea ed accumulo ACS.
Peculiarità:
• 3 diversi modelli disponibili per abbinamento agli accumuli sanitari da 200 a 5000 litri.
• Potenza scambiabile fino a 300 kW in alta temperatura e fino a 170 kW in pompa di calore.
• Produzione fino a 7000 l / h in alta temperatura e fino 4000 l / h in pompa di calore.
• Modello Piastraterm ® SLB90, con progettazione specifica per gli impianti a pompa di calore di grandi dimensioni.
• Raccorderia e riduzioni per connessione all’ accumulo sanitario o ad un bollitore esistente fornite di serie.
• Scambiatori coibentati per una migliore efficienza e circolatori integrati ad alte prestazioni con corpo in acciaio inox.
Il modulo Piastraterm ® è stato progettato per essere abbinato:- ad ogni generatore termico, con un’ attenzione particolare agli impianti a pompa di calore;
- ad un bollitore( soluzione per accumulo ACS).
Sono disponibili tre tipologie di modulo:
- Scambiatore modello SLB 30 con un numero di piastre pari a 14, 20, 30, 40 o 50. Connessioni 1” M, portata massima consigliata 3,8 m 3 / h;
- Scambiatore modello SLB 40 con 60 piastre. Connessioni 1” M, portata massima consigliata 3,8 m 3 / h;
- Scambiatore modello SLB 90 con un numero di piastre di tipo L( a basse perdite di carico) pari a 30, 50 o 70. Connessioni 2” M, portata massima consigliata 18 m 3 / h. In funzione delle caratteristiche del generatore termico, con il supporto delle tabelle di“ Guida alla scelta” Cordivari oppure utilizzando il tool scambiatori online presente sul sito, è possibile selezionare il modulo Piastraterm ® più in linea con le esigenze. In alto proponiamo alcuni esempi di
18 CLIMA IMPIANTI www. infoimpianti. it
