Diseño Industrial. Pere Ponsa, Toni Granollers. Diseño y automatización industrial
contexto, se entiende por dispositivos controladores aquellos sobre los que el operario puede ejercer una acción que se transmite al comportamiento del automatismo y del proceso.
A nivel vertical, y atendiendo a la representación gráfica de la guía GEMMA, se dispone tres niveles. A la izquierda, se representa la situación de servicio, en correspondencia con el primer rectángulo de la izquierda que se dibuja en la guía GEMMA( véase la Figura de la guía GEMMA).

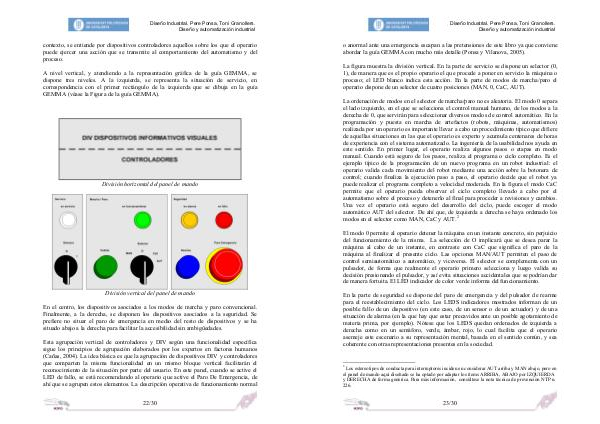

División horizontal del panel de mando
División vertical del panel de mando
En el centro, los dispositivos asociados a los modos de marcha y paro convencional. Finalmente, a la derecha, se disponen los dispositivos asociados a la seguridad. Se prefiere no situar el paro de emergencia en medio del resto de dispositivos y se ha situado abajo a la derecha para facilitar la accesibilidad sin ambigüedades.
Esta agrupación vertical de controladores y DIV según una funcionalidad específica sigue los principios de agrupación elaborados por los expertos en factores humanos( Cañas, 2004). La idea básica es que la agrupación de dispositivos DIV y controladores que comparten la misma funcionalidad en un mismo bloque vertical facilitarán el reconocimiento de la situación por parte del usuario. En este panel, cuando se active el LED de fallo, se está recomendando al operario que active el Paro De Emergencia, de ahí que se agrupen estos elementos. La descripción operativa de funcionamiento normal
