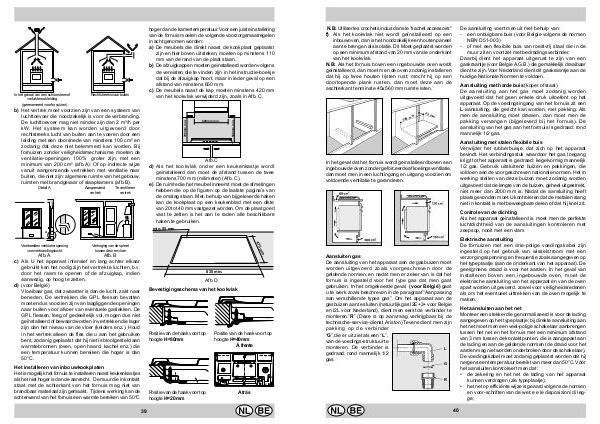

De aansluiting voert men uit met behulp van:
- een onbuigbare buis (voor Belgie volgens de normen
NBN D51-003)
- of met een flexibile buis van roestvrij staal die in de
muur zit en voortzet met bedradingsverbinder.
Daarbij dient het apparaat uitgerust te zijn van een
gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaar
dient te zijn. Voor Nederland dient dit gaskraantje aan de
huidige Nationale Normen te voldoen.
N.B: Utiliser les crochets inclus dans le "sachet accessoirs"
f) Als het kookvlak niet wordt geïnstalleerd op een
inbouwoven, dan is het noodzakelijk een houten paneel
aan te brengen als isolatie. Dit Moet geplaatst worden
op een minimum afstand van 20 mm van de onderkant
van het kookvlak.
N.B: Als het fornuis boven een ingebouwde oven wordt
geinstalleerd, dan moet men de oven zodanig installeren
dat hij op twee houten lijsten rust; mocht hij op een
doorlopende plank rusten, dan moet deze aan de
aschterkant tenminste 45x560 mm ruimte laten.
m.
m
560
Aansluiting met harde buis (koper of staal)
De aansluiting aan het gas moet zodanig worden
uitgevoerd dat het geen enkele druk uitoefent op het
apparaat. Op de voedingsingang van het fornuis zit een
L-aansluiting, die gericht kan worden, met pakking. Als
men de aansluiting moet draaien, dan moet men de
pakking vervangen (bijgeleverd bij het fornuis). De
aansluiting van het gas aan het formuis is gedraad: rond
mannelijk 1/2 gas.
45 m
m.
Aansluiting met stalen flexibile buis
Verwijder het rubberbuisje, dat zich op het apparaat
bevindt. Het verbindingsstuk waardoor het gas toegang
krijgt tot het apparaat is gedraad: kegelvormig mannelijk
1/2 gas. Gebruik uitsluitend buizen en pakkingen, die
voldoen aan de voorgeschreven nationale normen. Het in
werking stellen van deze buizen moet zodanig worden
uitgevoerd dat de lengte van de buizen, geheel uitgestrekt,
niet meer dan 2000 mm is. Nadat de aansluiting heeft
plaats gevonden moet U kontroleren dat de metalen slang
niet in kontakt is met beweegbare delen of dat hij knel zit.
In het geval dat het fornuis wordt geinstalleerd boven een
ingebouwde oven zonder geforceerde afkoelingsventilatie,
dan moet men in een luchtingang en uitgang voorzien om
voldoende ventilatie te garanderen.
Controle van de dichting
Als het apparaat geinstalleerd is moet men de perfekte
luchtdichtheid van de aansluitingen kontroleren met
zeepsop, nooit met een vlam.
Elektrische aansluiting
De fornuizen met een drie-polige voedingskabel zijn
ingesteld op het gebruik van wisselstroom met een
verzorgingsspanning en frequentie zoals aangegeven op
het typeplaatje (aan de onderkant van het apparaat). De
geel/groene draad is voor het aarden. In het geval van
installeren boven een ingebouwde oven, moet de
elektrische aansluiting van het apparaat en van de oven
apart worden uitgevoerd, zowel voor veiligheidsredenen
als om het eventueel uittrekken van de oven mogelijk te
maken.
Aansluiten gas
De aansluiting van het apparaat aan de gasbuizen moet
worden uitgevoerd zoals voorgeschreven door de
geldende normen, en nadat men er zeker van is dat het
fornuis is ingesteld voor het type gas dat men gaat
gebruiken. In het omgekeerde geval (voor België) gaat
u te werk zoals beschreven in de paragraaf “Aanpassing
aan verschillende types gas”. Om het apparaat aan de
gasbuizen aan te sluiten (natuurlijk gas I2E+3+ voor Belgie
en I2L voor Nederland), dient men eerst de verbinder te
monteren.”R” (Deze is op aanvraag verkrijgbaar bij de
technische-service-dienst Ariston) Tevens dient men zijn
pakking op de verbinder
“G”,die er uit ziet als een “L” ,
van de voedings-struktuur te
monteren. De verbinder is
L
gedraad: rond mannelijk 1/2
gas.
Het aansluiten aan het net
Monteer een stekker die genormaliseerd is voor de lading
aangegeven op het typeplaatje; bij direkte aansluiting aan
het net moet men een veel-polige schakelaar aanbrengen
tussen het net en het fornuis met een minimum afstand
van 3 mm tussen de kontaktpunten, die is aangepast aan
de lading en aan de geldende normen (de draad voor het
aarden mag niet worden onderbroken door de schakelaar).
De voedingskabel moet zodanig geplaatst worden dat hij
nergens een temperatuur bereikt van meer dan 50°C. Vòòr
het aansluiten kontroleert men dat:
• de zekering en het net de lading van het apparaat
kunnen verdragen (zie typeplaatje);
• het net op efficiënte wijze is geaard volgens de normen
en voor-schriften van de wet;e e le disposizioni di leg-
ge;
