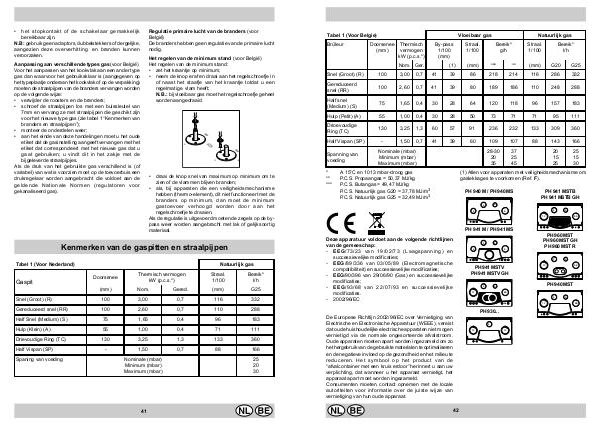

Regulatie primaire lucht van de branders (voor België) De branders hebben geen regulatie van de primaire lucht nodig. • het stopkontakt of de schakelaar gemakkelijk bereikbaar zijn. N.B: gebruik geen adaptors, dubbelstekkers of dergelijke, aangezien deze oververhitting en branden kunnen veroorzaken. Het regelen van de minimum stand (voor België) Het regelen van de minimum stand: • zet het kraantje op minimum; • neem de knop eraf en draai aan het regelschroefje in of naast het staafje van het kraantje totdat u een regelmatige vlam heeft; N.B.: bij vloeibaar gas moet het regelschroefje geheel worden aangedraaid. Aanpassing aan verschillende types gas (voor België) Voor het aanpassen van het kookvlak aan een ander type gas dan waarvoor het gebruiksklaar is (aangegeven op het typeplaatje onderaan het kookvlak of op de verpakking) moeten de straalpijpen van de branders vervangen worden op de volgende wijze: • verwijder de roosters en de branders; • schroef de straalpijpen los met een buissleutel van 7mm en vervang ze met straalpijpen die geschikt zijn voor het nieuwe type gas (zie tabel 1 “Kenmerken van branders en straalpijpen”); • monteer de onderdelen weer; • aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat correspondeert met het nieuwe gas dat u gaat gebruiken; u vindt dit in het zakje met de bijgeleverde straalpijpjes. Als de druk van het gebruikte gas verschillend is (of variabel) van wat is voorzien moet op de toevoerbuis een drukregelaar worden aangebracht die voldoet aan de geldende Nationale Normen (regulatoren voor gekanaliseerd gas). • draai de knop snel van maximum op minimum om te zien of de vlammen blijven branden; • als, bij apparaten die een veiligheidsmechanisme hebben (thermo-element), dit niet functioneert met de branders op minimum, dan moet de minimum gastoevoer verhoogd worden door aan het regelschroefje te draaien. Als de regulatie is uitgevoerd moeten de zegels op de by- pass weer worden aangebracht met lak of gelijksoortig materiaal. Kenmerken van de gaspitten en straalpijpen Tabel 1 (Voor Nederland) Natuurlijk gas Thermisch vermogen kW (p.c.s.*) Straal. 1/100 Bereik* l/h (mm) Nom. Gered. (mm) G25 Snel (Groot) (R) 100 3,00 0,7 116 332 Gereduceerd snel (RR) 100 2,60 0,7 110 288 Half Snel (Medium) (S) 75 1,65 0,4 96 183 Hulp (Klein) (A) 55 1,00 0,4 71 111 Drievoudige Ring (TC) 130 3,25 1,3 133 360 - 1,50 0,7 88 166 Gaspit Half Vispan (SP) Spaning van voeding Doorsenee Nominale (mbar) Minimum (mbar) Maximum (mbar) 41 25 20 30
