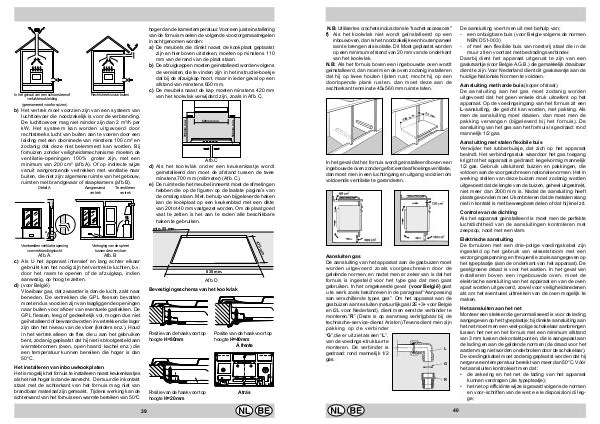

In het gevaal van een schoorsteen of vertakte rookleiding hoger dan de kamertemperatuur. Voor een juiste installering van de fornuis moeten de volgende voorzorgsmaatregelen in acht genomen worden: a) De meubels die direkt naast de kookplaat geplaatst zijn en hier boven uitsteken, moeten op minstens 110 mm van de rand van de plaat staan. b) De afzuigkappen moeten geinstalleerd worden volgens de vereisten die te vinden zijn in het instructie-boekje dat bij de afzuigkap hoort, maar in ieder geval op een afstand van minstens 650 mm. c) De meubels naast de kap moeten minstens 420 mm van het kookvlak verwijderd zijn, zoals in Afb. C. Rechtstreeks naar buiten Détail A Aangrenzend vertrek 600mm min. (gereserveerd voor fornuizen) b) Het vertrek moet voorzien zijn van een systeem van luchttoevoer die noodzakelijk is voor de verbranding. De luchttoevoer mag niet minder zijn dan 2 m³/h per kW. Het systeem kan worden uitgevoerd door rechtstreeks lucht van buiten aan te voeren door een leiding met een doorsnede van minstens 100 cm² en zodanig dat deze niet belemmerd kan worden. Bij fornuizen zonder veiligheidsmechanisme moeten de ventilatie-openingen 100% groter zijn, met een minimum van 200 cm² (afb.A). Of op indirecte wijze vanuit aangrenzende vertrekken met ventilatie naar buiten, die niet zijn: algemene ruimte van het gebouw, ruimten met brandgevaar of slaapkamers (afb.B). Afb.C d) Als het kookvlak onder een keukenkastje wordt geinstalleerd dan moet de afstand tussen de twee minstens 700 mm (milimeter) (Afb. C). e) De ruimte die het meubel inneemt moet de afmetingen hebben die op de figuren op de laatste pagina’s van de omslag staan. Met. behulp van bijgeleverde haken kan de kookplaat op een keukenblad met een dikte van 20 tot 40 mm vastgezet worden. Om de plaat goed vast te zetten is het aan te raden alle beschikbare haken te gebruiken. Te ventileren vertrek min. 55 mm. A Verhoging van de spleet tussen deur en vloer Voorbeelden ventilatie-opening voor verbrandingslucht Afb. A Afb. B c) Als U het apparaat intensief en lang achter elkaar gebruikt kan het nodig zijn het vertrek te luchten, b.v. door het raam te openen of de afzuigkap, indien aanwezig, op hoog te zetten. d) (voor België) Vloeibaar gas, dat zwaarder is dan de lucht, zakt naar beneden. De vertrekken die GPL flessen bevatten moeten dus voorzien zijn van laagliggende openingen naar buiten voor afvoer van eventuele gaslekken. De GPL flessen, leeg of gedeeltelijk vol, mogen dus niet geïnstalleerd of bewaard worden in vertrekken die lager zijn dan het niveau van de vloer (kelders enz.). Houd in het vertrek alleen de fles die u aan het gebruiken bent, zodanig geplaatst dat hij niet is blootgesteld aan warmtebronnen (oven, open haard, kachel enz.) die een temperatuur kunnen bereiken die hoger is dan 50°C. 835 mm. Afb. D Bevestigingsschema van het kookvlak Het installeren van inbouwkookplaten Het is mogelijk het fornuis te installeren naast keukenkastjes als het niet hoger is dan de aanrecht. De muur die in kontakt staat met de achterkant van het fornuis mag niet van brandbaar materiaal zijn gemaakt. Tijdens werking kan de achterwand van het fornuis een warmte bereiken van 50°C 39 Positie van de haak voor top hoogte H=30mm Positie van de haak voor top hoogte H=40mm Á frente Positie van de haak voor top hoogte H=20mm Atrás
