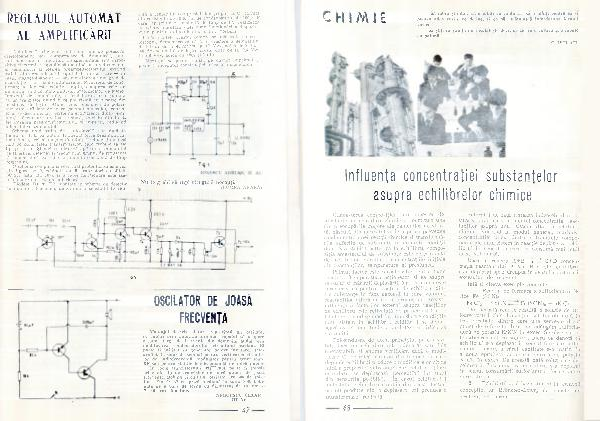

REGLAJUL A U T O M A T AL AM PLIFICĂRII
„ Auto-leveP '-urile cum sînt cunoscute de posesorii casetofoanelor sau „ compresoare de dinamică ", cum sînt cunoscute în literatura de specialitate, sînt dispozitive electronice capabile să menţină un nivel constant al semnalului la ieşirea preamplificatorului, evitînd astfel saturarea miezului capului de înregistrare— în cazul magnetofoanelor— sau menţinerea unui grad de modulaţie— în cazul emiţătoarelor. Principiul de funcţionare al lor este relativ simplu, compresoarele de dinamică fiind formate dintr-un amplificator de audiofrecvenţă de semnal mic, a cărui intrare este şuntată de un tranzistor avînd baza polarizată cu o parte din tensiunea de ieşire. Atunci cînd tensiunea de polarizare este suficient de mare( semnal puternic), tranzistorul se deschide, iar rezistenţa echivalentă dintre emL tor şi colector are o valoare redusă, scurtcircuitînd astfel intrarea preamplificatorului, şi implicit, reducînd intensitatea semnalului.
Schema unui astfel de „ auto-level“ este dată în figura nr. 1, la ea puţind fi anexat orice preamplificator( chiar şi cel al magnetofonului). Trebuie ţinut însă cont de polaritatea tranzistoarelor, care trebuie să fie tip p— n— p. Şi aici se observă aplicarea semnalului de la ieşire, detectat şi trecut prin grupul de rezistenţa si condensatori, care dau o anumită constantă de timp reglajului.
O schemă completă şi ceva mai pretenţioasă este cea din figura nr. 2, echipată cu 5 tranzistori cu siliciu SC 207( sau BC 107), şi a cărei funcţionare este asemănătoare cu schema anterioară.
Diodele Dl şi D2 montate în schema de detecţie cu dublarea tensiunei, determină o sensibilitate ridicata a reglajuiui compresiei, iar grupul R. C. format din rezistenţa de 10 K Uşi de condensatorul de 100 fx F care reprezintă o constantă de timp de 1 S realizează întîrzierea necesară unei bune funcţionări a dispozitivului pentru o dinamică normală a vorbirii.
Performanţele acestui compresor, măsurate cu osciloscopul, demonstrează că la o creştere a semnalului de intrare de la 40 m V w la 10 Vvv, adică de 250 ori( 48 db) semnalul de ieşire creşte doar de la 2,4 Vvv la 2,8 Vvv, adică cu 18 %( 1 * 5 db).
Montajul se poate realiza pe circuit imprimat şi poate fi începutul construcţiei oricărui magnetofon.
Nu tc grăbi să rupi strugurii necopţi.( LUMEA ARABA)
1K
Fift. 2
OSCILATOR DE JOASĂ FRECVENTĂ
Montajul descris alături reprezintă un oscilatoi cu cuplaj prin autotransformator capabil să acopere o gamă largă de frecvenţe din domeniul audio prin modificarea condensatorului circuitului oscilant. El poate fi utilizat ca generator pentru învăţarea telegrafiei, trasator de semnal pentru verificarea circuitelor de audiofrecvenţă, modulator pentru generatoare RF sau pentru staţiile de telecomandă de mică putere.
In locul tranzistorului M | j 20 A poate fi folosit orice alt tip de tranzistor de mică putere de joasă frecvenţă. Bobina circuitului oscilant are 600 de spire Cu— Em 0 0,2 cu priză mediană la spira 300, bobinată pe o bară de ferită cu diametrul de 10 mm şi 7— 10 cm lungime.
NEGOESCU CEZAR III Ar
