Metal-locatorul pe care vi-1 propun spre realizare se bazează pe un principiu destul de simplu: cînd de o bobină oarecare se apropie sau se depărtează un corp metalic, valoarea inductanţei acesteia se modifică. Dacă o asemenea bobină este introdusă în circuitul unui oscilator, rezultă că frecvenţa acestuia se va modifica în funcţie de variaţiile inductanţei. Pentru a folosi bobine cît mai mici, sîntem nevoiţi să lucrăm cu frecvenţă ridicată. Dar cum frecvenţele ridicate nu pot fi sesizate de urechea omului, atunci s-a apelat la un artificiu folosit curent în electrotehnică, heterodinarea.
După aceste lămuriri să trecem la schema-bloc a metal-locatorului( fig. 1). Aceasta cuprinde un oscilator Oi, funcţionînd pe o frecvenţă fixă fi = 460 KHz; un al doilea oscilator 0 2, funcţionînd pe o frecvenţă f2 = 460 KHz, dar care poate fi modificată cu 10 000 Hz în sus sau în jos, şi un etaj de amestec Hlt căruia i se aplică oscilaţiile de la cele două oscilatoare. La ieşirea din etajul H, se găseşte o cască radio, cu care putem asculta semnalele audio-frecvenţă rezultaute din etajul de amestec.
Cînd cele două frecvenţe fi şi f2 care pătrund în Ht sînt egale, diferenţa care va rezulta la ieşire va fi egală cu 0 şi nu se va auzi nimic. Aducerea frecvenţelor la aceeaşi valoare se face de la condensatorul C Vi al oscilatorului 0 2 pînă cînd în cască nu se va mai auzi nimic.
In momentul în care bobina L2 a oscilatorului 02 este apropiată de un obiect metalic, frecvenţa f2 se modifică şi în H, intră două frecvenţe diferite, iar în cască va apărea un semnal. In timpul lucrului, frecvenţa de ascultare Fa se modifică după cum apropierea de obiectul metalic este mai mult sau mai puţin pronunţată.

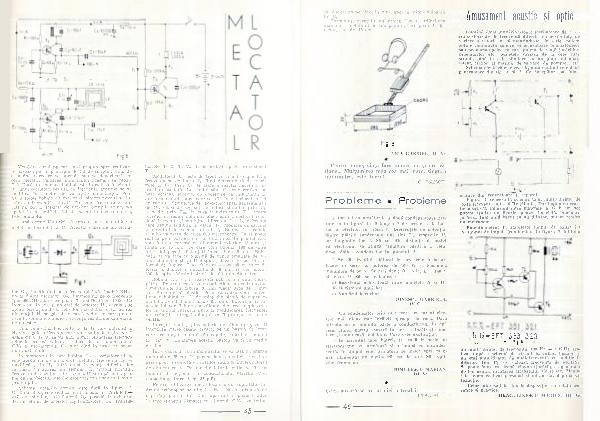

Schema metal-locatorului este dată în figura 2. Oscilatorul Oi este realizat cu tranzistorul Ti( E F T— 317 sau similar). Oscilatorul 0 2 posedă tranzistorul T2, iar etajul de amestec H ] tranzistorul T3. Tranzistoarele T2 şi T3 vor fi de acelaşi tip cu tranzistorul T,.
Oscilatorul O, este de tipul cu reacţie capacitivă, frecvenţa sa de lucru fi fiind determinată de mărimile Li C ], Prin C2 se asigură reacţia necesară intrării în oscilaţie. La rîndul său, 0 2 este realizat pe baza aceleaşi scheme, cu deosebire că inductanţa L2 are forma unui cadru care se află în exteriorul cutiei aparatului. Semnalele de radio-frecvenţă, generate atît de Oi, cît şi de 0 2 sînt introduse simultan prin C5, respectiv prin Ci0, în baza tranzistorului T3. Acesta lucrînd în regim neliniar, efectuează amestecul celor două frecvenţe şi se obţine diferenţa fi— f2, diferenţă care devine audibilă în casca Ti, montată ca sarcină în circuitul de colectări al lui T3. Bobina L ] trebuie să aibă valoarea de circa 800 microhenry. Ea se poate realiza pe o carcasă cu sau fără miez. In primul caz, vom folosi o carcasă cu diametrul exterior 18 mm şi lungă de 15 mm, pe care vom bobina 180 de spire între doi pereţi, distanţaţi între ei cu 8 mm. Bobinajul se va face cu o sîrmă de cupru emailată de 0. 2 mm diametru şi va fi dispusă, dacă este posibil, în formă de fagure. Dacă folosim o carcasă cu miez de ferită cu diametrul miezului de 6 mm, se vor bobina 300 de spire folosind sîrmă de 0,1 mm diametru.
Bobina L2, va fi realizată sub forma unui cadru pătrat. Pentru aceasta vom confecţiona un cadru avînd dimensiunile din figura 3, din placaj gros de 5 mm sau din material plastic. Pe acest cadru vom confecţiona o bobină eu 2 0 de spire din sîrmă de cupru e- mailată, avînd diametrul de 0,5 mm. Bobinajul şi capetele lui vor fi bine consolidate, deoarece deplasarea lor în timpul lucrului duce la modificarea frecvenţei de oscilaţii. întreg bobinajul va fi protejat cu hîrtie cerată.
întregul montaj, plus bateria de alimentare, vor fi introduse într-o casetă, fixată, pe un baston de lemn
care are ataşat la unul din capete, cadrul cu bobina
L2( fig. 3). Lungimea acestui baston va fi în medie de 1 m. între cadru şi cutia montajului se va lăsa o distanţă maximă de 25 cm. în partea de sus a cutiei se va fixa priza pentru conectarea căştilor radio şi întrerupătorul de alimentare b. Pe una din laturile cutiei va fi scos butonul de acţionare al conductorului variabil C V!( capacitatea între 5 şi 35 p F).
Pentru utilizarea metal-locatorului, suprafaţa cadrului trebuie să se afle la circa 2 0 cm distanţă de suprafaţa pămîntului. Dacă aparatul nu poate fi adus la zero( sunetul dispare) cu ajutorul C V1; va trebui
