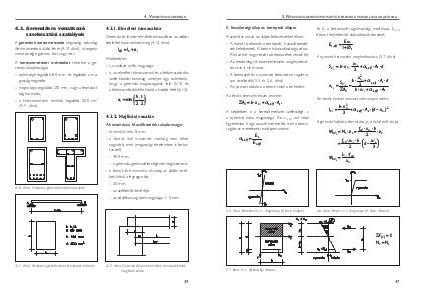

4. Vasbeton gerendák
4.3. Gerendákra vonatkozó
szerkesztési szabályok
A gerenda keresztmetszete négyszög, sokszög,
illetve összetett alakú lehet (4.10. ábra), a tengelyvonal pedig egyenes, tört vagy íves.
A keresztmetszeti méreteket tekintve a gerenda tulajdonságai:
‒‒ szélessége legalább 80 mm, és legalább a magasság negyede;
‒‒ magassága legalább 120 mm, vagy a fesztávolság harmada;
‒‒ a keresztmetszet területe legalább 200 cm2
(4.11. ábra).
4.3.1. Elméleti támaszköz
Gerenda és lemez elméleti támaszköze az alábbi
képlettel határozható meg (4.12. ábra):
leff = ln + a i
A képletben:
‒‒ ln a szabad nyílás nagysága;
‒‒ ai az elméleti támaszvonal és a feltámaszkodás
széle közötti távolság, amelyet úgy számítunk,
hogy a gerenda magasságának fele (h / 2) és
a feltámaszkodás fele közül a kisebb érték (t / 2):
h t
a i = min ;
2 2
4.3.2. Hajlítási vasalás
A hosszirányú fő acélbetétek tulajdonságai:
‒‒ átmérőjük min. 8 mm;
‒‒ a köztük lévő maximális távolság nem lehet
nagyobb, mint (magassági értelemben is betartandó!):
–– 400 mm,
–– a gerenda gerincszélességének négyszerese;
‒‒ a köztük lévő minimális távolság az alábbi értékek közül a legnagyobb:
4.10. ábra. Vasbeton gerenda keresztmetszetei
–– 20 mm,
–– az acélbetét átmérője,
–– az adalékanyag szemnagysága + 5 mm.
4.11. ábra. Vasbeton gerenda keresztmetszeti méretei
4.12. ábra. Gerenda és lemez elméleti támaszközének
meghatározása
39
