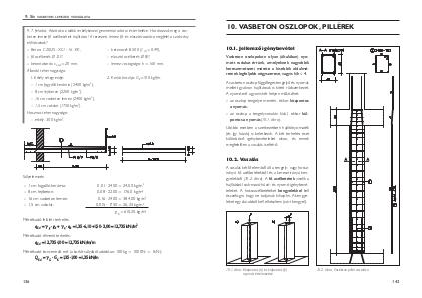

10. VASBETON OSZLOPOK, PILLÉREK
10.1. Jellemző igénybevétel
Vasbeton oszlopokon olyan (általában) nyomott rudakat értünk, amelyeknek nagyobbik
keresztmetszeti mérete a kisebbik oldalméretnek legfeljebb négyszerese, vagyis h/b ≤ 4.
A vasbeton oszlop függőleges tengelyű és nyomás
mellett gyakran hajlításnak is kitett rúdszerkezet.
A nyomóerő ugyanis két helyen működhet:
‒‒ az oszlop tengelye mentén, ekkor központos
a nyomás;
‒‒ az oszlop a tengelyvonalán kívül, ekkor külpontos a nyomás (10.1. ábra).
Utóbbi esetben a szerkezetben hajlítónyomaték
(és így húzás) is keletkezik. A két terhelési eset
különböző igénybevételeket okoz, és ennek
megfelelően a vasalás is eltérő.
10.2. Vasalás
A vasalás két fő elemből áll: a tengely- vagy hosszirányú fő acélbetétekből és a keresztirányú kengyelekből (10.2. ábra). A fő acélbetétek viselik a
hajlításból származó húzó- és nyomó igénybevételeket. A hosszacélbetéteket kengyelekkel kell
összefogni, hogy ne tudjanak kihajolni. A kengyeleket egy darabból kell elkészíteni (zárt kengyel).
10.1. ábra. Központos (a) és külpontos (b)
nyomás értelmezése
10.2. ábra. Vasbeton pillér vasalása
143
