9. Sík vasbeton lemezek vizsgálata

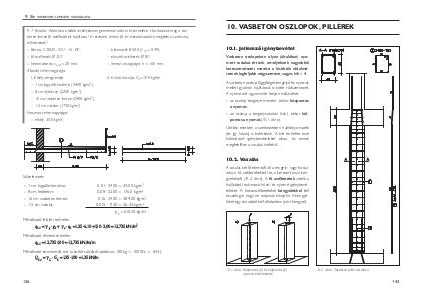

9.7. feladat. Adottak az alábbi erkélykonzol geometriai adatai és terhelése. Határozzuk meg a vasbeton lemez fő acélbetéteit hajlításra! A tervezett lemez fő- és elosztóvasalása megfelel a szabvány
előírásainak?
‒‒ Beton: C 20/25 - XC1 - 16 - KK,

– betonacél: B 500 (ξc0= 0,49),

‒‒ fő acélbetét: Ø 12/?,

– elosztó acélbetét: Ø 8/?,

‒‒ betontakarás: cnom= 20 mm,

– lemez vastagsága: h = 160 mm.

Állandó teher nagysága:
I. Erkély rétegrendje:

2. Korlát önsúlya: Gk=100 kg/fm.

–– 1 cm fagyálló kerámia (2400 kg/m ),
3

–– 8 cm lejtbeton (2200 kg/m3),
–– 16 cm vasbeton lemez (2400 kg/m3),
–– 1,5 cm vakolat (1750 kg/m3).
Hasznos teher nagysága:
–– erkély: 300 kg/m3.

Súlyelemzés:
‒‒ 1 cm fagyálló kerámia:
‒‒ 8 cm lejtbeton:
‒‒ 16 cm vasbeton lemez:
‒‒ 1,5 cm vakolat:

0,01 · 2400 = 24,00 kg/m2
0,08 · 2200 = 176,0 kg/m2
0,16 · 2400 = 384,00 kg/m2
0,015 · 1750 = 26,25 kg/m2
g k1=610,25 kg/m2

Mértékadó felületi terhelés:
qEd = γ g ⋅ g k + γq ⋅ qk = 1,35 ⋅ 6,10 +1,50 ⋅ 3,00 = 12,735 kN/m2

Mértékadó élmenti terhelés:
qEd = 12,735 ⋅1,00 = 12,735 kN/m/m
Mértékadó koncentrált erő (a korlát súlyából adódóan: 100 kg = 1000 N = 1 kN):
QEd = γG ⋅ GK = 1,35 ⋅1,00 = 1,35 kN/m
