3

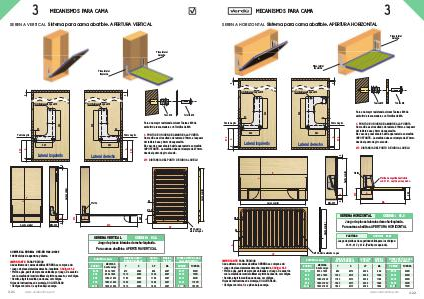

MECANISMOS PARA CAMA
SERENA HORIZONTAL Sistema para cama abatible. APERTURA HORIZONTAL
Placa lateral
derecha
3
3
Placa lateral
izquierda
Tornillo/elevación gas M8
Tornillo/elevación gas M8
Tuerca M6
Para una mayor resistencia colocar Tuercas M6 de
embutir de rosca madera con Tornillos de M6.
340
340
20
20
Punto de giro
Punto de giro
A PUNTO DE ORIGEN DE AMARRE A LA PUERTA
Su medida es el resultado de restar a 270mm. el espesor
del tablero base y 8mm de separación.
En caso de poner zócalo habría que restarle su medida
IMPORTANTE. La medida debe ser siempre de 270mm.
desde el punto de giro al suelo.
270
A
220
A
Lateral izquierdo
270 DISTANCIA DEL PUNTO DE GIRO AL SUELO
Ancho somier
3
8
Lateral derecho
8
270
220
Tornillo M6
Pistón
MA
SERENA HORIZONTAL
M6
52
CODIGO: 41.3
Juego de placas laterales derecha-izquierda.
Para camas abatibles. APERTURA HORIZONTAL
Ancho somier
Ø6,5
8
Mín. 300
Largo somier
A
290
270
Pletina de seguridad anticierre
cod. 41.31, se pide por separado.
A
Y
X
PLETINAS
CODIGO: 41.31
A
Juego de pletinas de seguridad válida para los códigos:
41.16, C
