3

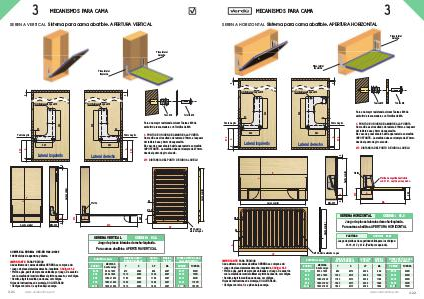

MECANISMOS PARA CAMA
SERENA VERTICAL Sistema para cama abatible. APERTURA VERTICAL
Placa lateral
derecha
3
3
Placa lateral
izquierda
Tornillo/elevación gas M8
Tornillo/elevación gas M8
20
20
Punto de giro
Lateral izquierdo
270
A
220
A
270
A PUNTO DE ORIGEN DE AMARRE A LA PUERTA
Su medida es el resultado de restar a 270mm. el espesor
del tablero base y 8mm de separación.
En caso de poner zócalo habría que restarle su medida
IMPORTANTE. La medida debe ser siempre de 270mm.
desde el punto de giro al suelo.
Punto de giro
220
Lateral derecho
270 DISTANCIA DEL PUNTO DE GIRO AL SUELO
52
X
Y
Largo somier
Largo somier
3
8
8
Tornillo M6
Para una mayor resistencia colocar Tuercas M6 de
embutir de rosca madera con Tornillos de M6.
340
340
Taco M6
Pistón
Ancho somier
Mín. 300
M6
A
290
270
A
8
A
Ø6,5
MA
AP
SERENA VERTICAL
Ø10 Amarre
elevadora gas
CODIGO: 41.2
Juego de placas laterales derecha-izquierda.
Para camas abatibles. APERTURA VERTICAL
CUMPLE LA NORMA: UNE-EN 1129-2:1995
10.000 ciclos de apertura y cierre.
IMPORTANTE PARA PEDIDOS
Cada sistema de camas abatibles SERENA se compone de:
• Juego de placas laterales derecha - izquierda Código: 41.2
• Pistón a gas, pedir siempre dos unidades por juego. De acuerdo
con la medida del somier utilizar el pistón necesario, ver códigos.
• Somier, elegir la medida que desee, ver códigos.
Hojas de instrucciones de montaje, SOLICITARLAS
• Códigos con letra V, se piden bajo encargo.
3.21
www.verduonline.com
SOMIER con patas
MEDIDAS HUECO
INTERIOR MUEBLE
ANCHO
PUERTA
MEDIDA
ABIERTA
FUERZA PISTÓN A GAS
Largo pistón: 483mm.
AP
MA
CODIGO
FUERZA
Y
X
41.15
MEDIDAS
Ancho Largo
800 x 1900
910
2020
904
2027
41.17
500N
41.4
900 x 1900
1010
2020
1004
2027
41.10
700N
41.5
1050 x 1900
1160
2020
1154
2027
41.11
900N
41.6
1350 x 1900
1460
2020
1454
2027
41.12
1150N
41.18V
1500 x 1900
1610
2020
1604
2027
41.20V
1500N
CODIGO
