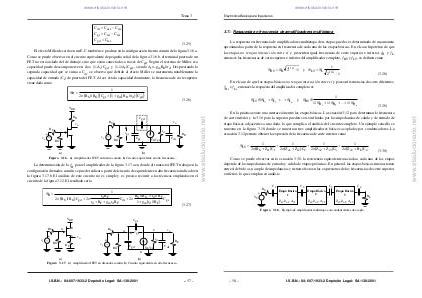

www.elsolucionario.net Electronica Básica para Ingenieros 3.7.- Respuesta en frecuencia de amplificadores multietapa La respuesta en frecuencia de amplificadores multietapa de n-etapas puede ser determinada de una manera aproximada a partir de la respuesta en frecuencia de cada una de las etapas básicas. En el caso hipotético de que las etapas no tengan interacción entre sí y presenten igual frecuencia de corte superior e inferior, ƒH y ƒL, entonces las frecuencias de corte superior e inferior del amplificador completo, ƒHT y ƒLT, se definen como ƒ HT = ƒ H 21 / n − 1 y ƒ LT = ƒ L 1 1/ n 2 −1 (3.28) En el caso de que las etapas básicas no tengan interacción entre sí y posean frecuencias de corte diferentes, ƒHi e ƒLi , entonces la respuesta del amplificador completo es y ƒ HT ≈ 1 1 / ƒ H1 + 1 / ƒ H 2 + ... + 1 / ƒ H n (3.29) En la práctica existe una interacción entre las etapas básicas. La ecuación 3.12 para determinar la frecuencia de corte inferior y la 3.18 para la superior pueden verse influidas por las impedancias de salida y de entrada de etapa básicas adyacentes a una dada, lo que complica el análisis del circuito completo. Un ejemplo sencillo se muestra en la figura 3.18 donde se muestran tres amplificadores básicos acoplados por condensadores. La ecuación 3.12 permite obtener la expresión de la frecuencia de corte inferior como ƒ LT = 1 1 1 1 + + + 2 π( R S + Z i1 )C1 2 π( Z o1 + Z i 2 )C2 2 π( Z o2 + Z i3 )C3 2 π( Z o3 + R L )C 4 (3.30) Como se puede observar en la ecuación 3.30, la resistencia equivalente asociada a cada una de las etapas depende de las impedancias de entrada y salida de etapas próximas. En general, las etapas básicas interaccionan entre sí debido a su acoplo de impedancias y t
