Electronica Básica para Ingenieros

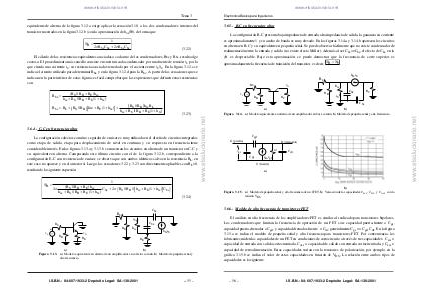

3.6.5.- B-C en frecuencias altas
La configuración B-C presenta baja impedancia de entrada, alta impedancia de salida, la ganancia en corriente
es aproximadamente 1 y su ancho de banda es muy elevado. En las figuras 3.14.a y 3.14.b aparecen los circuitos
en alterna en B-C y su equivalente en pequeña señal. Se puede observar fácilmente que no existe condensador de
realimentación entre la entrada y salida (no existe efecto Miller). Además al ser Cbc<> Cgd, Cds. En la figura
3.15.a se indica el modelo de pequeña señal y alta frecuencia para transistores FET. Por conveniencia, los
fabricantes miden las capacidades de un FET en condiciones de cortocircuito a través de tres capacidades: Ciss o
capacidad de entrada con salida cortocircuitada, Coss o capacidad de salida con entrada cortocircuitada, y Crss o
capacidad de retroalimentación. Estas capacidades varían con la tensiones de polarización; por ejemplo, en la
gráfica 3.15.b se indica el valor de estas capacidades en función de VDS. La relación entre ambos tipos de
capacidades es la siguiente
– 56 –
I.S.B.N.: 84-607-1933-2 Depósito Legal: SA-138-2001
www.elsolucionario.net
Figura 3.14. a) Modelo equivalente en alterna de un amplificador en base común, b) Modelo de pequeña señal y alta frecuencia.
